多层幼儿园采暖通风系统设计施工CAD图纸

[复制链接]

0

主题

0

帖子

1462

积分

超级版主

Rank: 8Rank: 8

积分
1462
发表于 2021-3-24 20:59:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 建筑面积:2215平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目地址:河北

附件详情

一、项目概要:

该项目是一个多层幼儿园建筑。地上3层,建筑面积为2215m2。图纸内容包含设计施工说明,主要设备材料表及图例,供暖干管、通风平面图,供暖平面图,供暖系统图等...

二、采暖工程:

1、采暖系统为低温热水地板辐射采暖系统,采暖热源由小区换热站引入,热媒为 45/38 °C 热水。该建筑采暖总设计热负荷为63.7KW,热指标为28.75W/m ,系统阻力43.2kPa,工作压力0.75MPa。
2、冬季采暖室内设计温度:活动室、寝室、办公室 20℃,卫生间 22℃,厨房、走道 16℃。
3、为满足计量要求,在采暖入口中设有热计量装置。热水采暖入口装置安装在一层库...

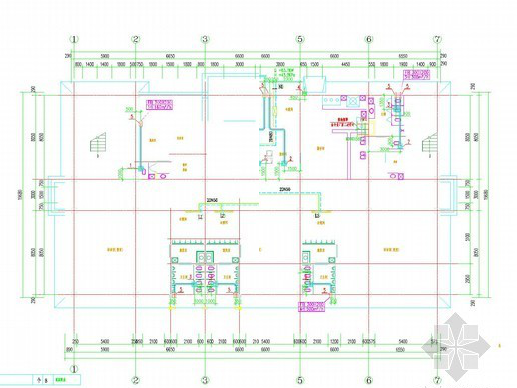

首层供暖干管、通风平面图

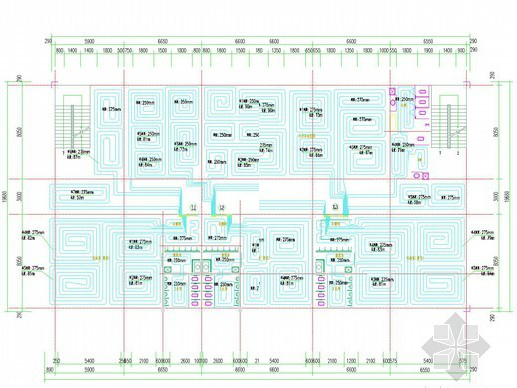

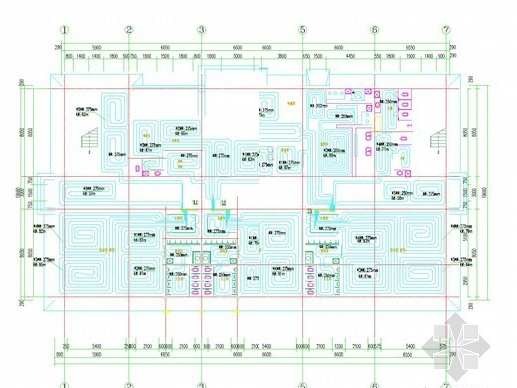

二层供暖平面图

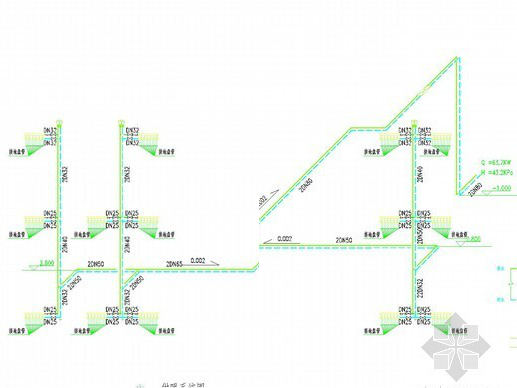

供暖系统图

幼儿园采暖施工 - 1
第 1 张图
幼儿园采暖施工 - 2
第 2 张图
幼儿园采暖施工 - 3
第 3 张图
幼儿园采暖施工 - 4
第 4 张图
幼儿园采暖施工 - 5
第 5 张图
幼儿园采暖施工 - 6
第 6 张图
幼儿园采暖施工 - 7
第 7 张图
幼儿园采暖施工 - 8
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ede2s1w2ccc00fccd2c.rar

1.65 MB

下载  售价: 100 积分    赚积分
