一份高层商住小区采暖给排水设计CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：13132.72平方米
• 建筑地上层数：14层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：采暖,其它
• 采暖系统：散热器供暖,热水辐射

附件详情

• 设计施工说明
• 主要设备表

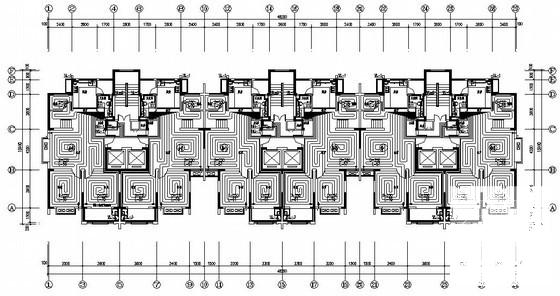

• 采暖平面图
• 采暖系统图
• 给排水平面图
• 给排水系统图
• 给水流程图
• 大样图

附件详情

本图为山东省烟台市莱州某高层商住小区工程。该建筑面积为13132.72平方米。其中：地下建筑面积1190.54平方米，住宅建筑面积10922.89平方米；商业建筑面积为606.97平方米。建筑层数：地上十七层，地下二层；建筑高度53.60米。地下一层为储藏室，地下二层为车库，一层北面为商业，南面为柴草房，二层至十七层每层层高2.90米。
设计内容：采暖、给排水。
设计年代：近代，图纸11张。

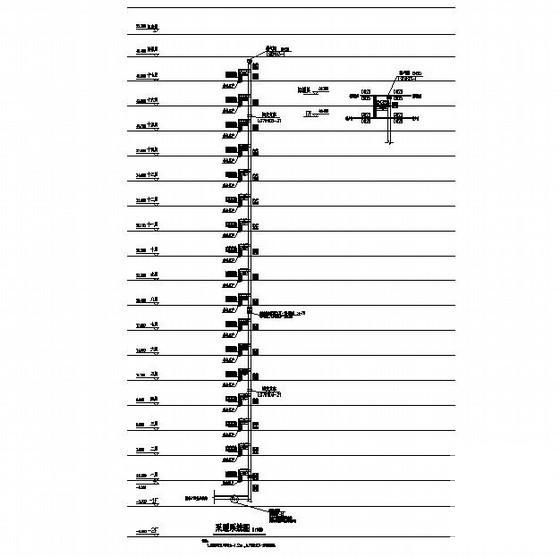

采暖系统图

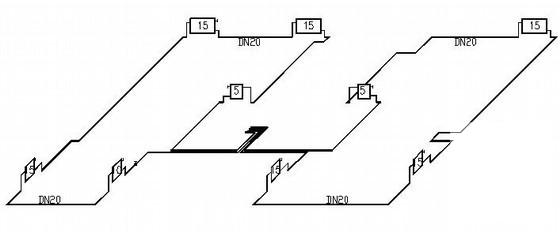

采暖系统图2

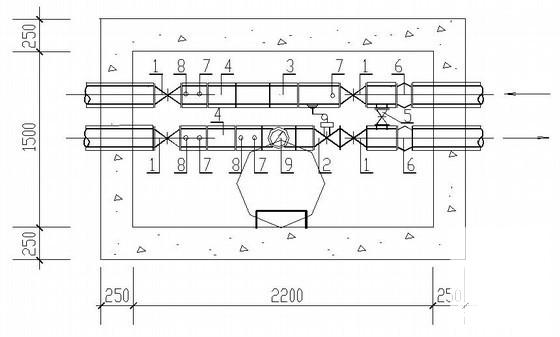

管井详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
