一份高层小区室外给排水CAD施工图纸（高程表）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：2年
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：海南
• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：16层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代

附件详情

• 室外给排水设计说明
• 4#组合室外综合管线图、图例、构筑物明细表
• 3#组合给水消防平面图
• 2#组合室外污水平面图
• 1#组合室外雨水平面图
• 管道高程表（一）
• 管道高程表（二）
• 管道高程表（三）
• 管道高程表（四）
• 管道高程表（五）
• 管道高程表（六）
• 管道高程表（七）
• 管道高程表（八）
• 管道高程表（九）
• 管道高程表（十）

附件详情

项目概要：该项目为高层小区，包括17栋16层、两栋13层住宅和4栋2层商铺，总建筑面积为263885.13平方米，16层住宅建筑高度49.25米，为二类高层住宅。
设计内容：生活及消防给水系统，温泉水系统，污废水、雨水及空调冷凝水系统，室外雨水系统，室内消火栓系统。生活水源为城市自来水，温泉水源为城市温泉水，排水采用污废合流制。雨水设计重现期按2年设计，室内消防水量为10L/s，室外消防用水量为12L/s。
。

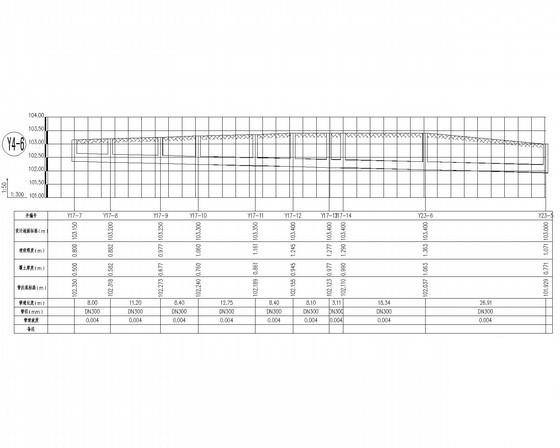

高程表

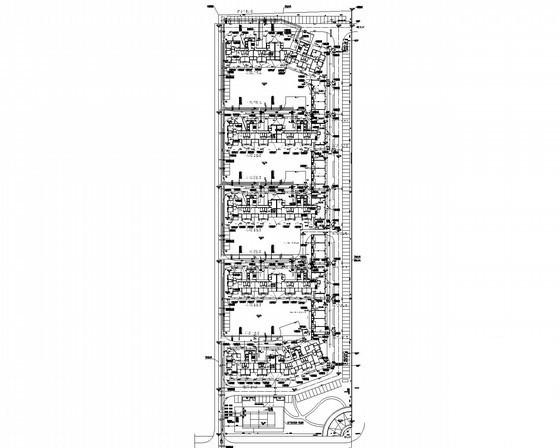

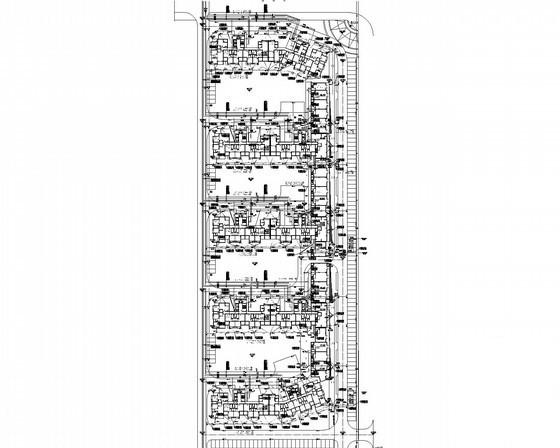

室外给排水平面图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
