一份高层住宅楼小区给排水CAD图纸

[复制链接]

0

主题

0

帖子

1064

积分

超级版主

Rank: 8Rank: 8

积分
1064
发表于 2020-2-22 00:54:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,气压水罐
  • 供水方式:市政供水,变频供水,分区供水,无负压供水
  • 供水分区:三区
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,卫生间
  • 项目所在地:河北

附件详情

  • 资料目录
  • 给水排水设计施工说明
  • 图例
  • 一层平面图
  • 地下室给排水平面图
  • 地下室喷淋平面图
  • 地下室予埋套管平面图
  • 二-六层平面图
  • 七-十层平面图
  • 十一跃层下层平面图
  • 十一跃层上层平面图
  • 十三-十七层平面图
  • 十八层平面图
  • 十八跃层平面图
  • 屋顶层平面图
  • 卫生间大样图
  • 给水.消火栓系统图
  • 喷淋原理图
  • 排水系统图

附件详情

该项目位于河北,为一高层住宅小区项目,包括10#、11#、12#、13#四栋建筑,最高建筑层数为地上十八层,建筑高度为52.2米;属于二类高层建筑;给水系统二层一下由市政管网直供,三至十三层有地下水泵生活泵房变频供水设备供水;
设计范围:生活给水系统、生活排水系统、室内消火栓给水系统、室内喷淋系统、灭火器的配置等;
,共计45张图纸;

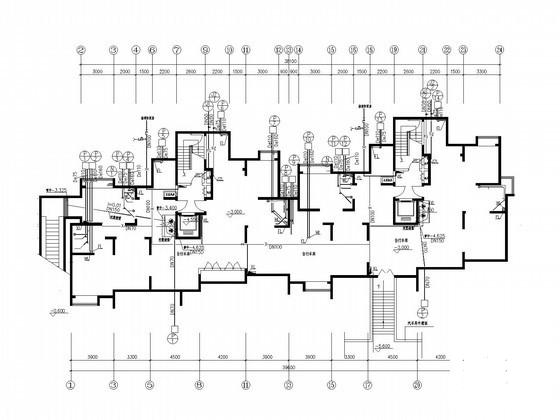

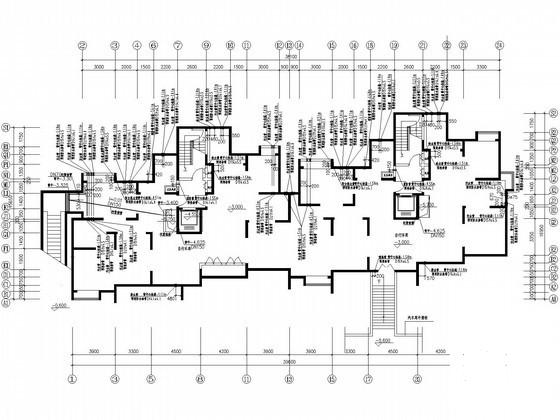

地下室予埋套管平面图

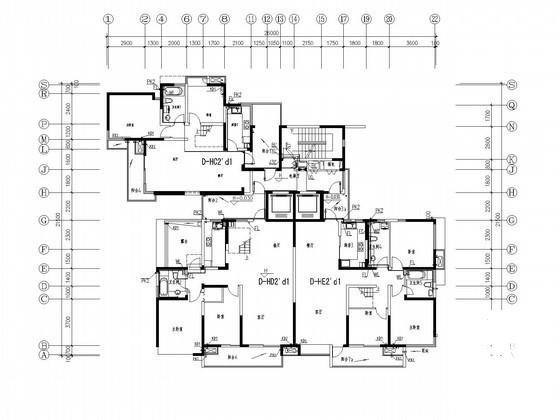

十八层给排水平面图

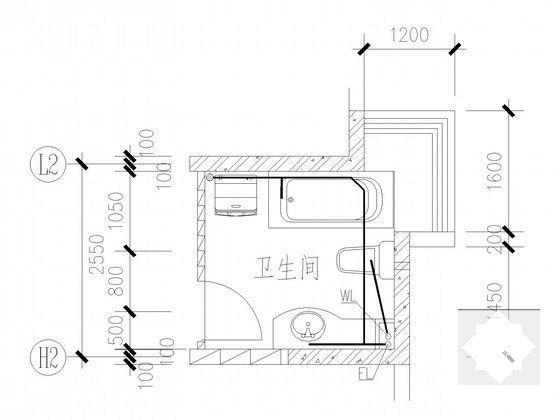

卫生间详图

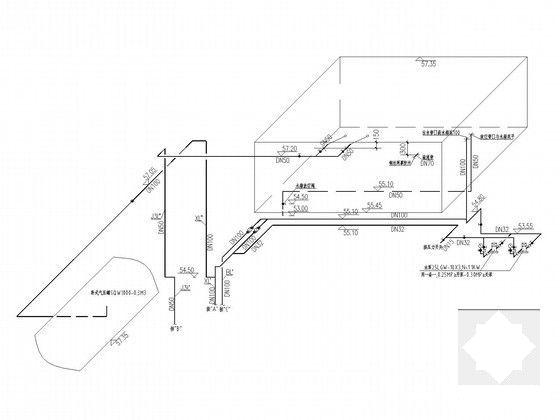

水箱给水系统图

给水及 消防系统

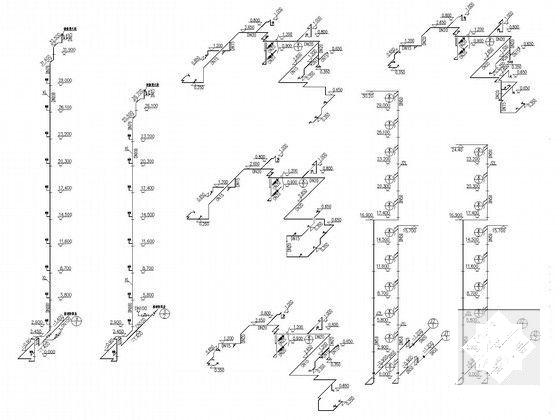

排水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:54:17上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0s00wce0fsc0scf2.rar

2.7 MB

下载  售价: 100 积分    赚积分
