一份31层广场高层住宅楼给排水CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 建筑设计面积：35646.7平方米
• 建筑高度：99.75m
• 地上楼层：31层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水分区：三区
• 设计内容：给水系统,循环冷却水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统,喷淋系统
• 地下室：车库
• 参考图纸：20-50张
• 设计年代：近代

附件详情

该项目为某项目一期高层住宅楼，建筑高度99.75m，建筑占地面积905.9平方米，大楼建筑面积35646.7平方米.大楼地上建筑层数为31层，其中：负一层为地下车库通道，一层为商业网点，二-三十一层为住宅。该项目为一类高层住宅楼，建筑建筑设计结构形式为剪力墙结构。该项目建筑工程等级为一级，建筑安全等级为二级，设计使用年限为50年，抗震设防烈度为六度以下。防火设计的建筑分类为一类，耐火等级主体为一级。
设计内容包括：生活给水系统；生活排水系统；消火栓灭火给水系统；建筑灭火器配置系统；雨水系统；空调冷凝水系统。图纸共28张

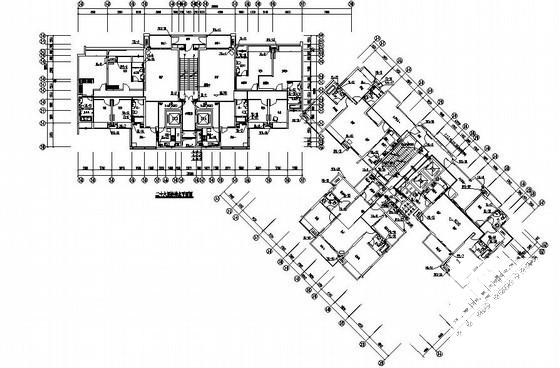

第 1 张图

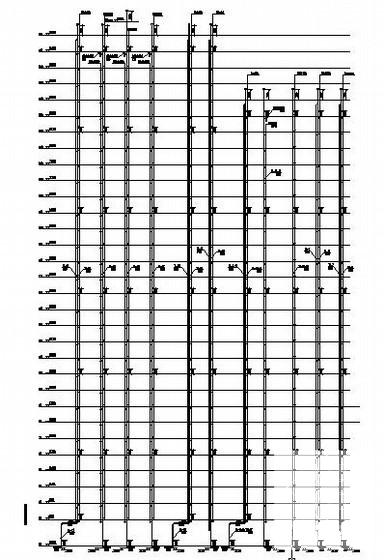

第 2 张图

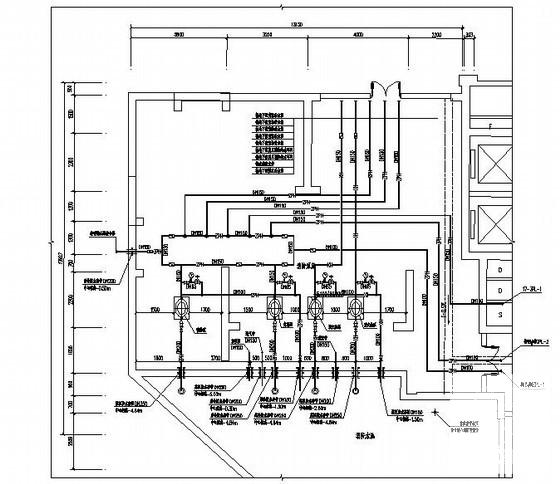

第 3 张图

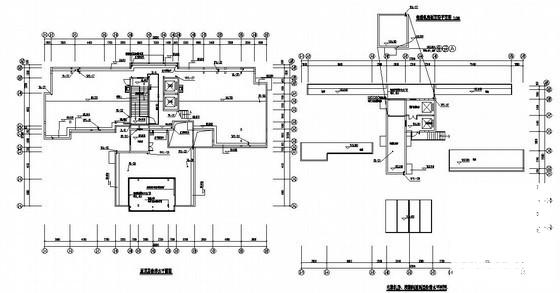

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
