一份34层高层住宅楼给排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：34层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 供水设备：水泵站
• 供水方式：市政供水
• 供水分区：三区
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间

附件详情

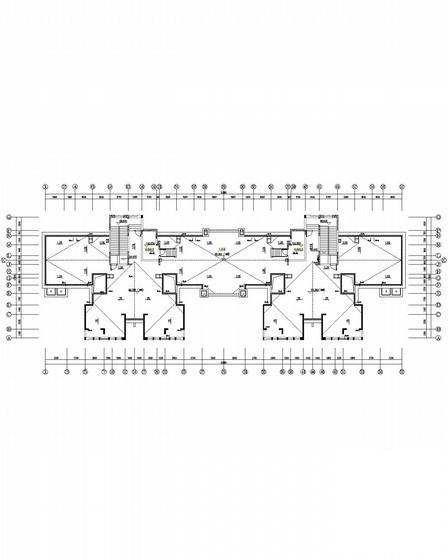

• 机房层及大屋面给排水平面图
• 三十三层给排水平面图
• 四至十四层、二十至三十层给排水平面图
• 十九层给排水平面图
• 十八层给排水平面图
• 三层给排水平面图
• 二层给排水平面图
• 一层给排水平面图
• 地下室夹层给排水平面图
• 地下室平面图
• 给水系统图
• 消火栓系统图
• 污水、废水系统图
• 废水、雨水、冷凝水系统图
• 卫生间大样图
• 标准层管线大样图、
• 标准层管线轴测图

附件详情

该附件为某34层高层住宅楼给排水施工图。
该项目为地上34层，地下一层，是普通住宅楼；设计内容分为给水部分，消防部分，排水部分和生活热水部分。工程给水系统分为三个区，一至四层为一区，由市政管网直接供水；五至十八层为二区，由小区加压泵站供水；十九至三十四层为三区，由小区加压泵站供水。消防供水水源来自小区加压泵站的消防水池，室内消防用水量为20L/s，室外消防用水量为15L/s。

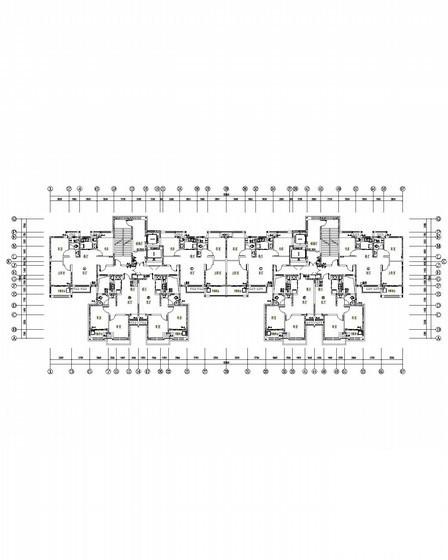

三十三层给排水平面图

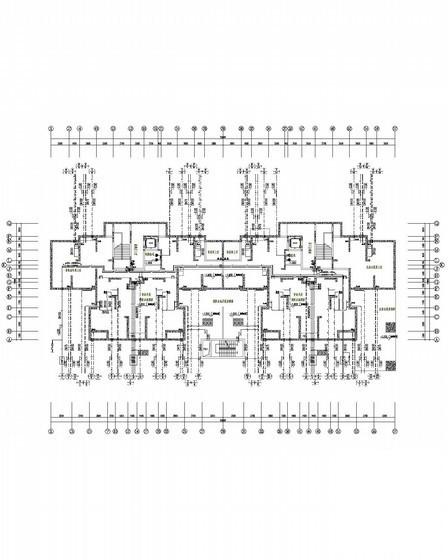

地下室夹层给排水平面图

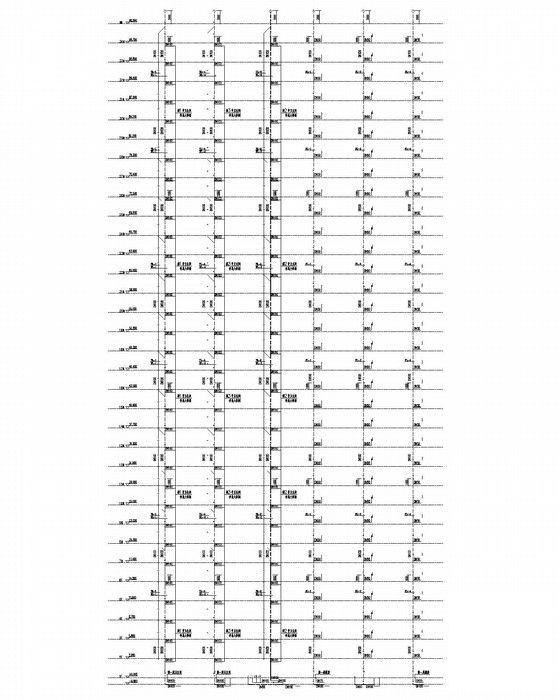

污水、废水系统图

标准层管线大样图

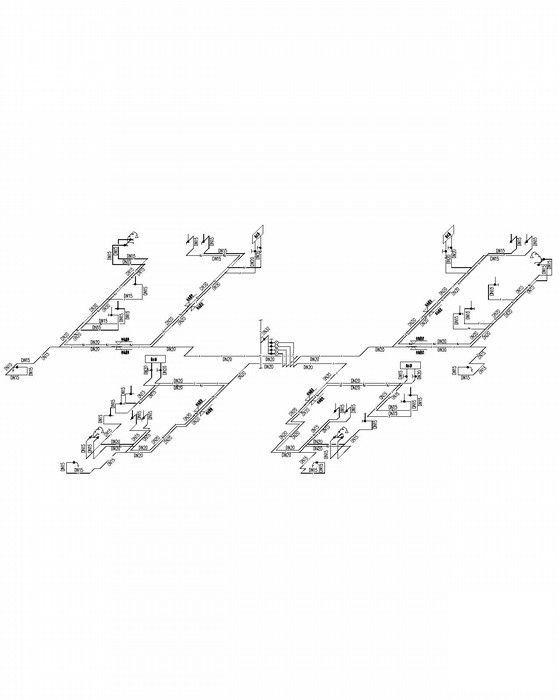

标准层管线轴测图

卫生间大样图

废水、雨水、冷凝水系统图

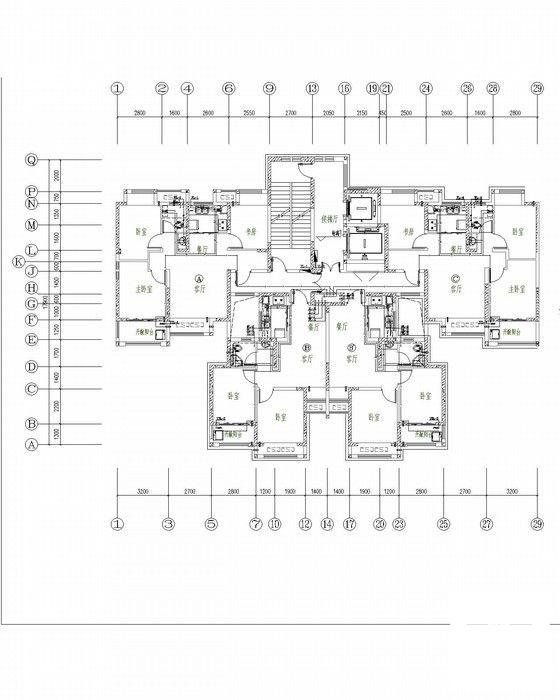

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
