设计说明：有
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
地上层数：34层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：17张
-
设计年代：近代
-
地下室用途：设备用房,其它
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统,循环冷却水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：三区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水,压力排水
-
火灾危险等级：中危险级Ⅱ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
特殊系统：压力排水
-
大样节点：卫生间,阀门管件
-
热水供应方式：集中热水供应
附件详情
-
给排水施工图设计说明
-
给水系统图
-
消火栓系统图
-
污水、废水系统图
-
废水、雨水、冷凝水系统图
-
地下室平面图
-
地下室夹层给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
十八层给排水平面图
-
十九层给排水平面图
-
四至十四层、二十至三十层给排水平面图
-
三十一至三十二层给排水平面图
-
三十三层给排水平面图
-
三十四层给排水平面图
-
机房层及大屋面给排水平面图
-
机房屋面给排水平面图
-
标准层管线大样图
-
标准层管线轴测图
-
卫生间大样图
附件详情
该项目为地上三十四层，地下一层，为普通住宅。给水管、生活热水管、消防管标高为管中标高；排水管标高为管内底标高。室内外高差为0.30m。该项目给水系统分为三个区，一至四层为一区，由市政管网直接供水，市政供水压力约为0.25MPa。五至十八层为二区，由小区加压泵站供水，五至十一层经减压阀减压后供给。十九至三十四层为三区，由小区加压泵站供水，十九至二十五层经减压阀减压后供给。减压阀采用可调式减压阀，型号为Y42X-10T。减压阀安装详见图集01SS105。
编制于2014年，共17张图。
三层给排水平面图
标准层管线大样图
污水、废水系统图

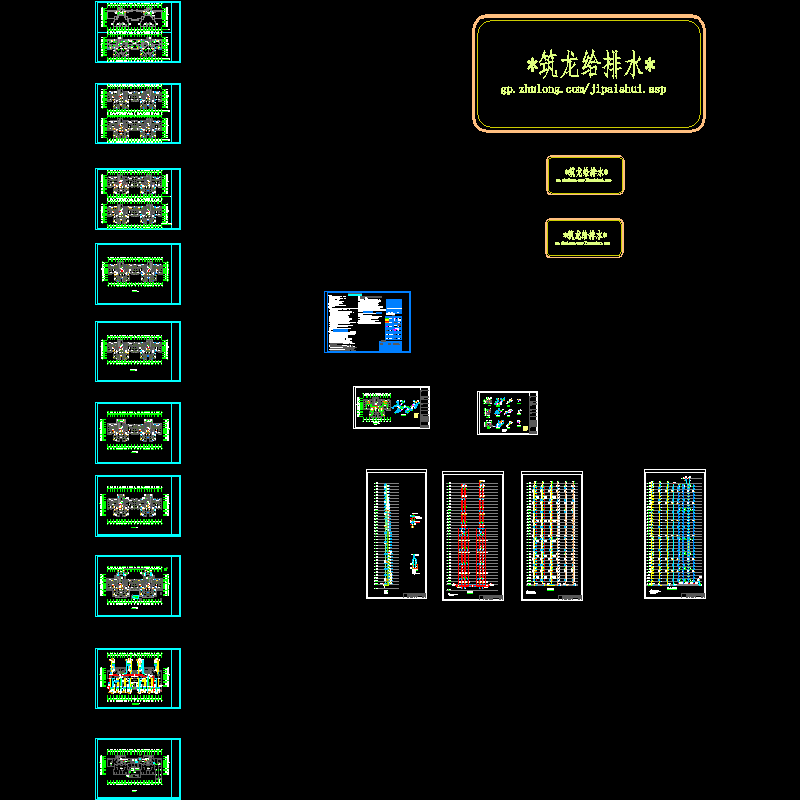

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
