该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
设计说明：有
-
建筑类别：别墅
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
地上层数：3层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：8张
-
设计年代：近代
-
地下室用途：设备用房,其它
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统
-
供水方式：市政供水,无负压供水
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：轻危险级
-
消火栓用水量室外(L/S)：15
-
大样节点：卫生间
-
项目地址：广东
附件详情
-

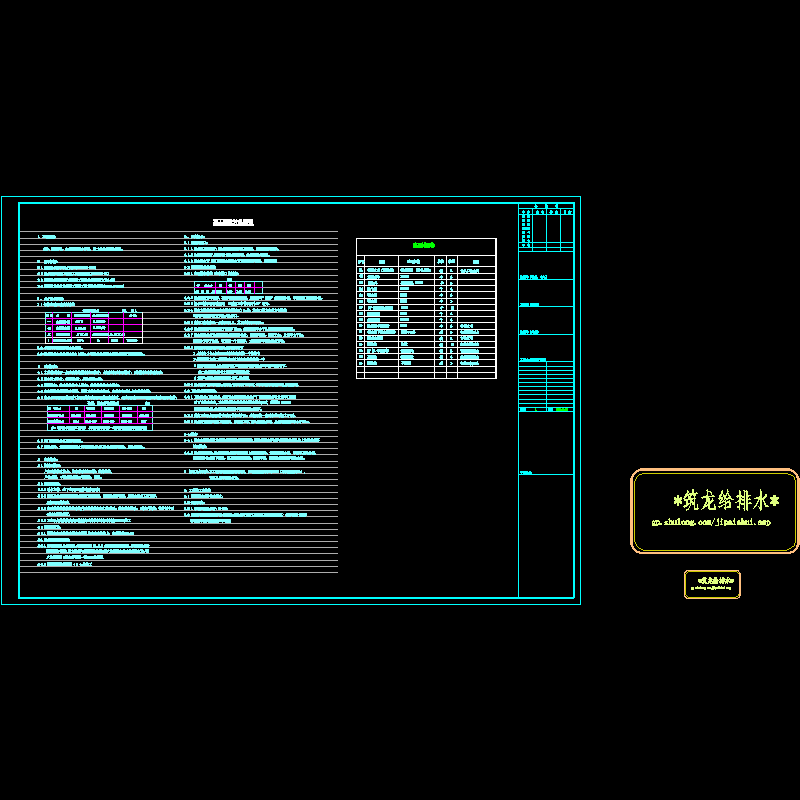

给排水设计说明
-

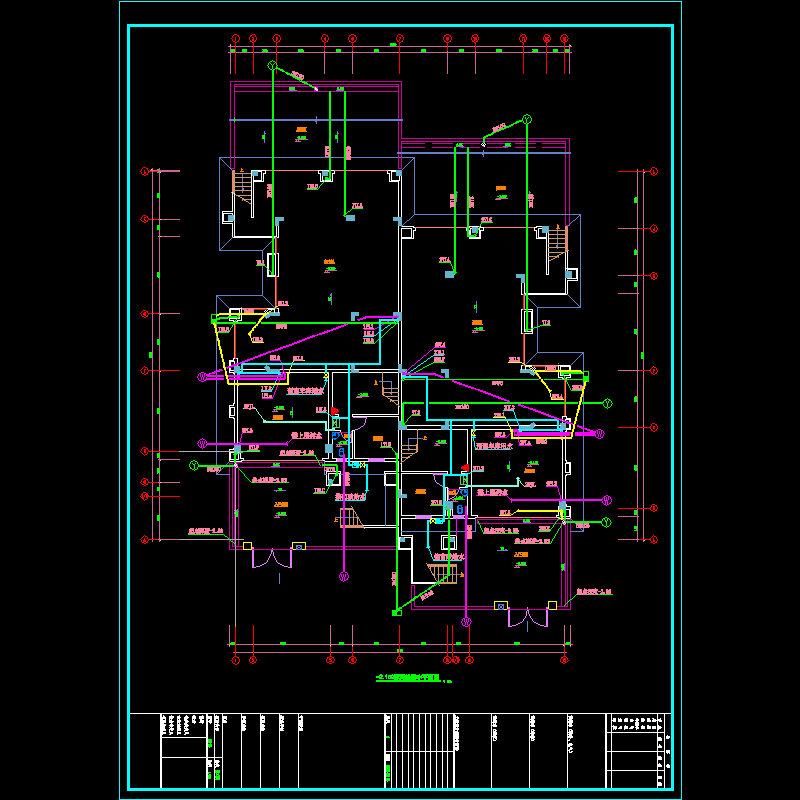

-2.150标高给排水平面图
-
一层给排水平面图
-

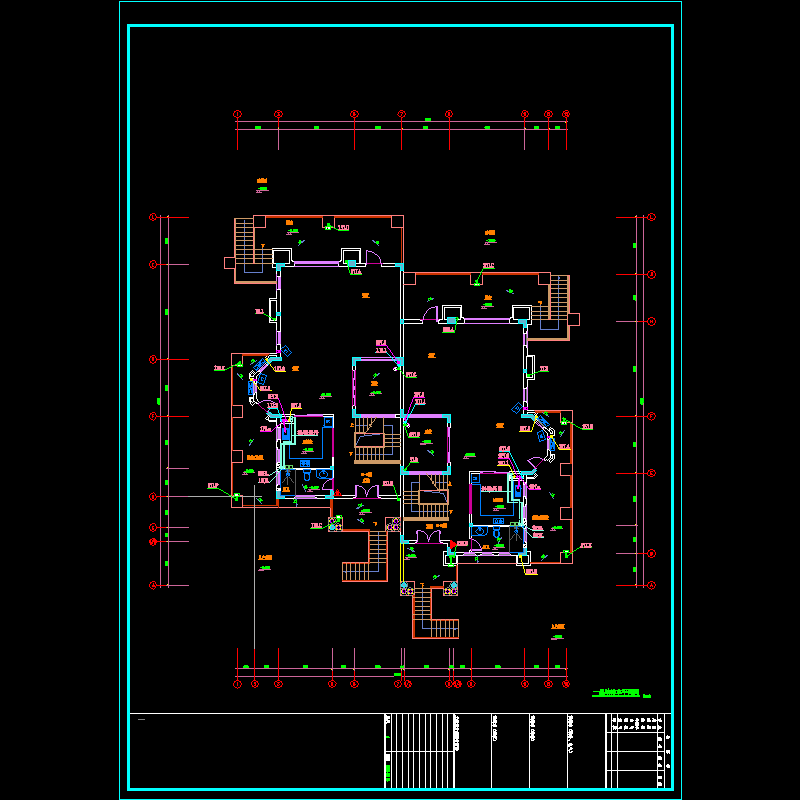

二层给排水平面图
-
三层给排水平面图
-

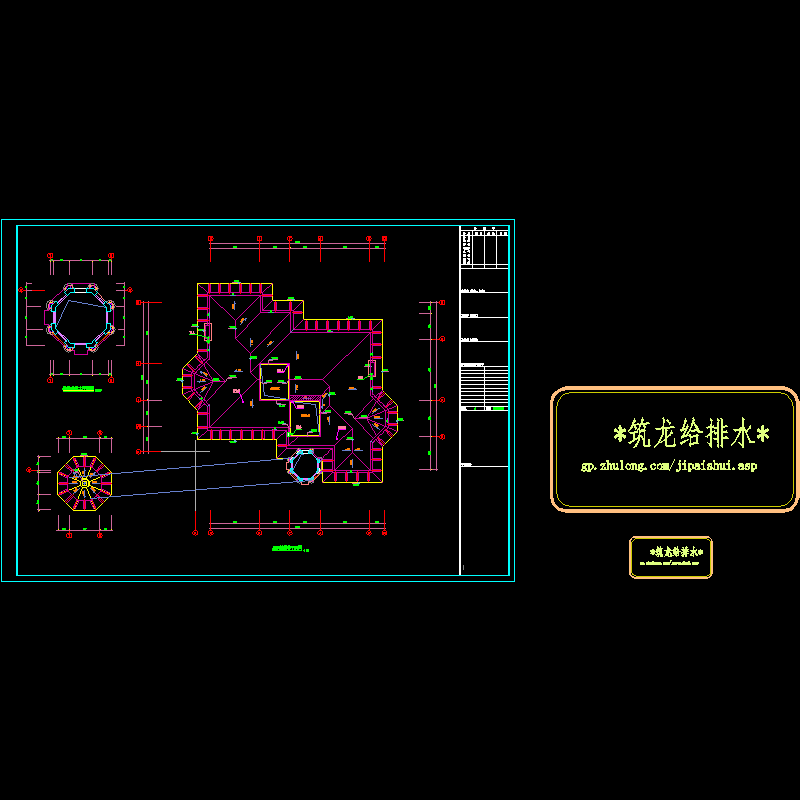

屋顶给排水平面图
-
给水系统图
-
污水系统图
-
雨水系统图
-
冷凝水系统图
-
卫生间大样图
附件详情
该项目位于广东，是一别墅群给排水项目，共包含：2#、3#、4#、5#、10#、15#、21#、27#、34#住宅，全部为三层小洋房，属二类多层居住建筑。
设计范围：给水系统、排水系统、雨水系统、消火栓系统；
编制于2010年，共计8张图纸；
ss-02 施工图设计总说明.dwg
ss-03 -2.150标高给排水平面图.dwg
ss-04 一层给排水平面图.dwg
ss-05 二层给排水平面图.dwg
ss-06 三层给排水平面图.dwg
ss-07 屋顶给排水平面图.dwg
ss-08 系统图.dwg
ss-09 卫生间大样图.dwg

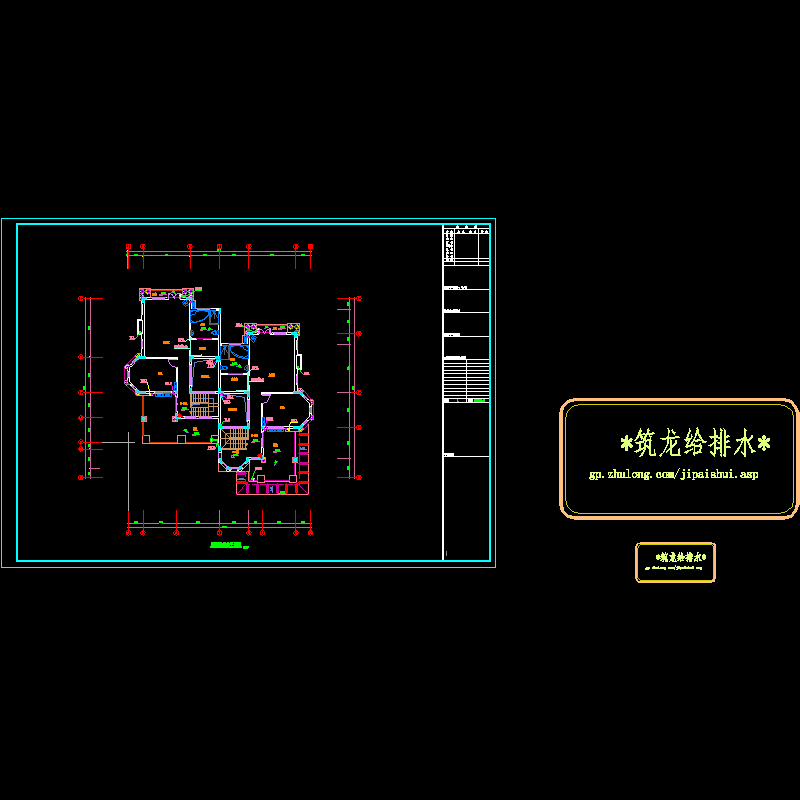

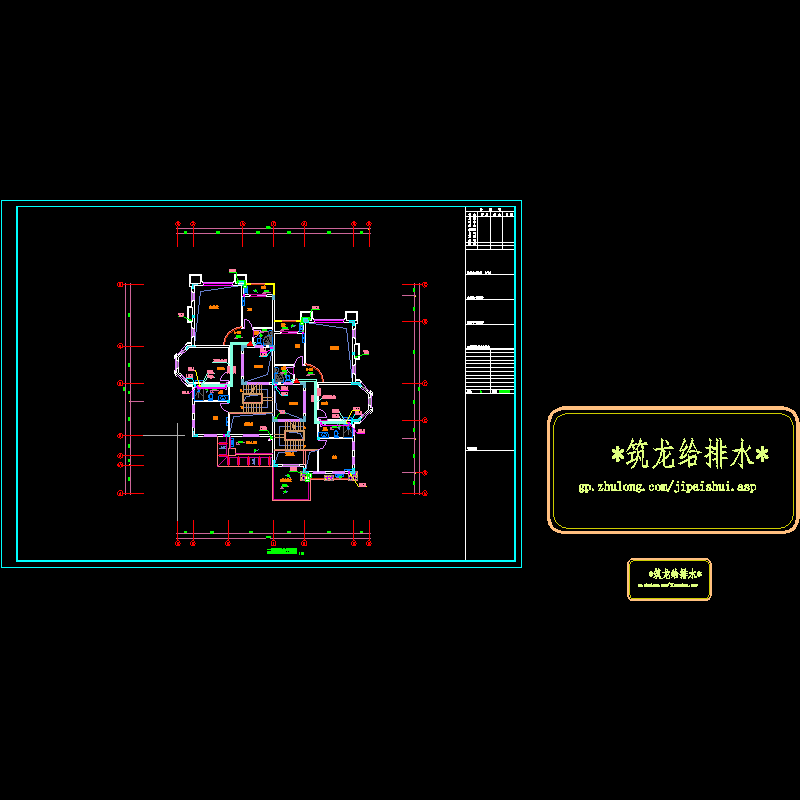

封面.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-8-24 20:32:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
