一份26层高级旅馆给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：35594平方米
• 建筑地上层数：26层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：喷淋系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 热水供应方式：全日供应热水

附件详情

• 无资料目录

附件详情

工程介绍：
该项目为一类高层高级旅馆,建筑面积35594m2, 建筑高度42.5m,地下室一层为设备用房,地上一层为大堂及商务,二层以上为客房。

设计范围：
生活给水系统，生活排水系统, 消防系统 .本次仅为配合装修设计,由于原给排水设计没有太阳能。故本次装修未考虑太阳能。

图纸共19张。

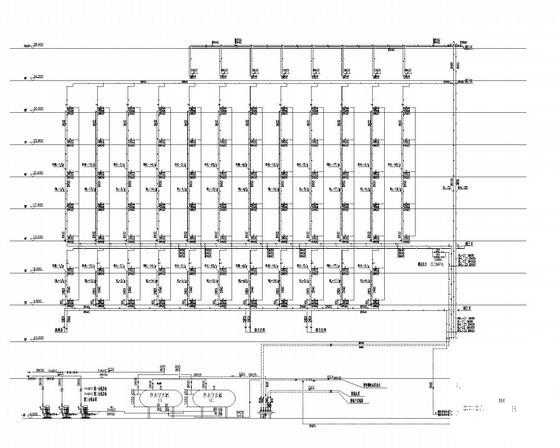

热水系统图

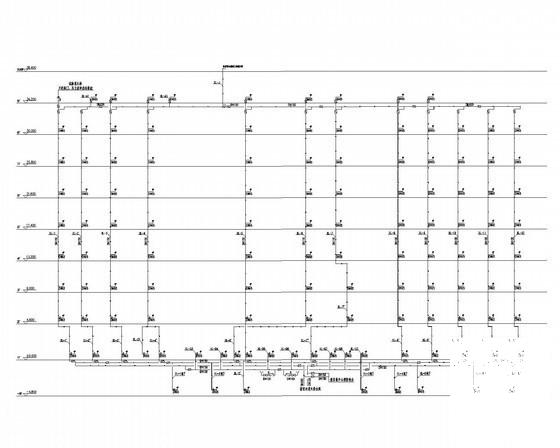

消火栓系统图

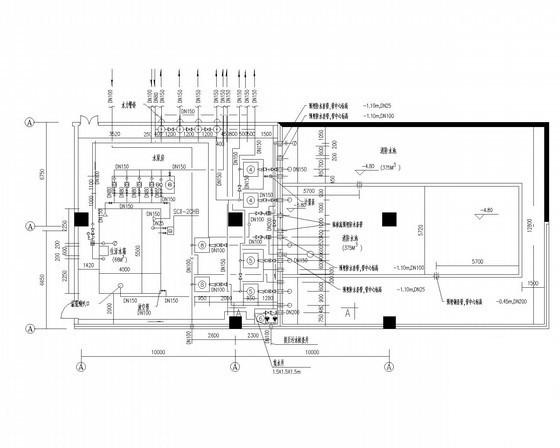

泵房平面

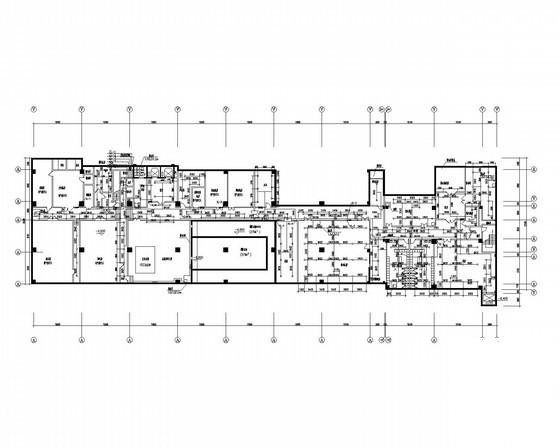

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
