小区18层住宅楼电气施工平面图（34页CAD图纸）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：18层
  • 图纸设计深度：施工图
  • 参考图纸：34张
  • 设计年代：近代
  • 强电设计：低压配电,电气照明,建筑物防雷
  • 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、动力平面图
  • 2、 照明平面图
  • 3、弱电消防平面图
  • 4、 防雷接地 平面图
  • 5、标准间电气平面图

附件详情

该附件是某小区十八层住宅楼电气施工平面图，电气设计包含插座平面布置、照明灯具平面布置、电话系统、网络插座面板、有线电视系统平面布置、消防报警系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

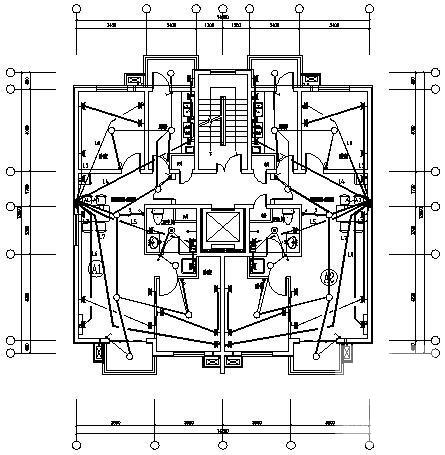

  • 小区住宅楼平面图 - 1
    小区住宅楼平面图 - 1

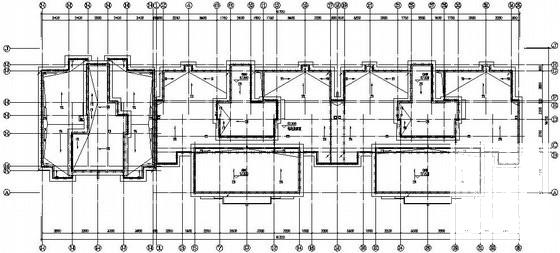

  • 小区住宅楼平面图 - 2
    小区住宅楼平面图 - 2

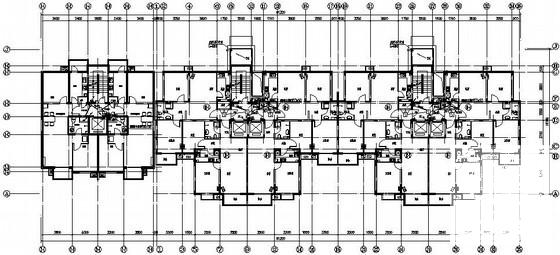

  • 小区住宅楼平面图 - 3
    小区住宅楼平面图 - 3

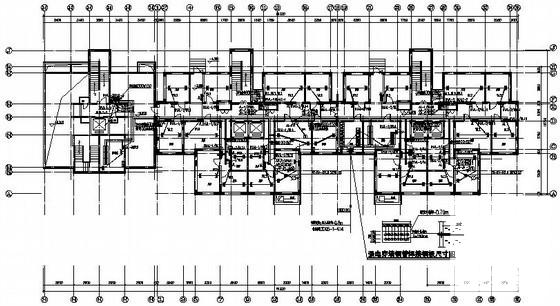

  • 小区住宅楼平面图 - 4
    小区住宅楼平面图 - 4
以上是部分截图，请下载附件后查看完整高清内容
