一份34层小区住宅楼电气CAD施工图纸

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2020-2-18 09:10:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:17622.6平方米
  • 建筑地上层数:34层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-C-S
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统

附件详情

  • 1、资料目录及主要设备表
  • 2、电气设计与施工图说明
  • 3、 电气施工图
  • 4、配电箱系统图
  • 5、照明平面图
  • 6、屋顶 防雷平面图
  • 7、电气消防系统图
  • 8、消防平面图
  • 9、户内照明平面图
  • 10、户内插座平面图
  • 11、户内 弱电平面图

附件详情

该项目为五期5号楼,该工程总建筑面积约17622.6平米,建筑高度98.6米。地上34层均为住宅,地下2层筒体通车库,共计199户,属于一类住宅建筑。主要内容包括防雷接地、电气照明、配电系统、弱电系统等。

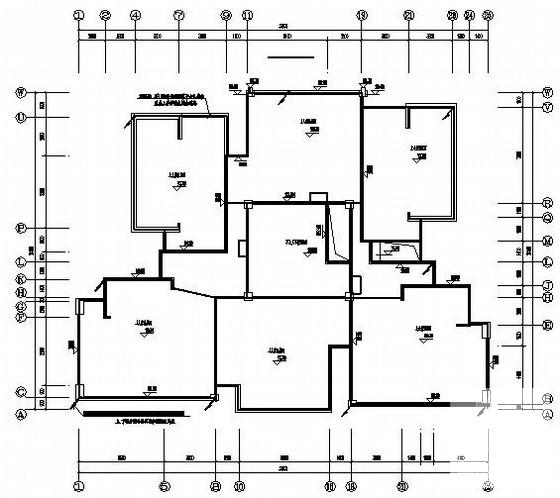

第 1 张图
第 1 张图

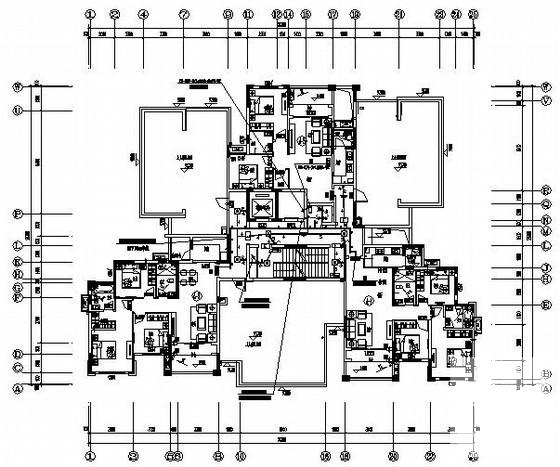

第 2 张图
第 2 张图

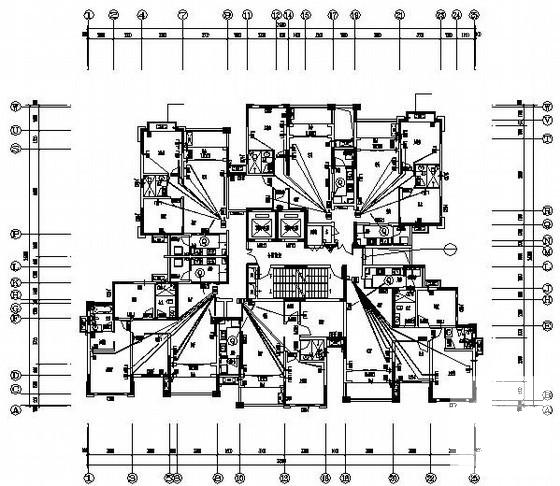

第 3 张图
第 3 张图

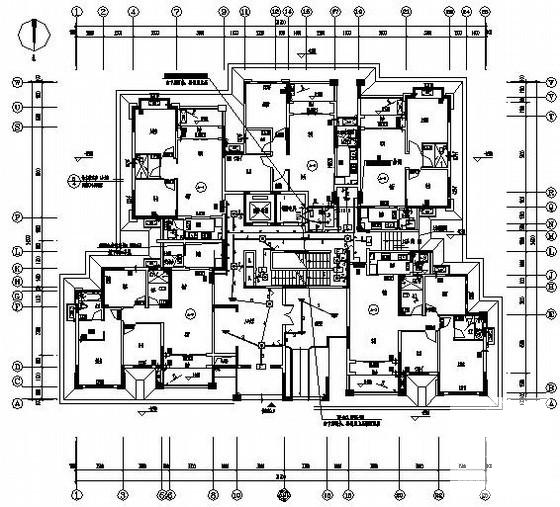

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 09:10:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecc0cs1es2fddd2fe.zip

2.6 MB

下载  售价: 100 积分    赚积分
