34层剪力墙结构高层住宅楼结构施工CAD图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：34层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：7度抗震
风压：0.35kN/平方米
雪压：0.50kN/平方米
参考图纸：21张
设计年代：近代

附件详情

该项目高层住宅楼项目，地上34层，建筑总高度（室外地面至主要屋面）为95.400m，建筑设计结构形式为剪力墙结构，抗震设防烈度为7度，该项目采用预应力混凝土管桩基础，基础设计等级为甲级。

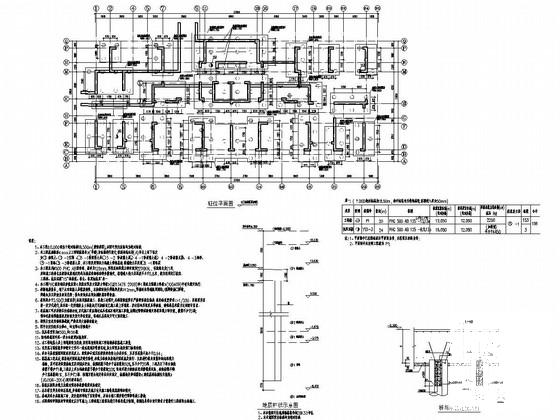

该资料包含：结构设计总说明（一、二），桩位平面图，基础结构平面图，基础详图，一~三十四层结构平面图，梁平法施工图，墙、柱结构平面图，楼梯详图等共计21张图。
分享投稿时间：近几年

八~十一层梁平法施工图

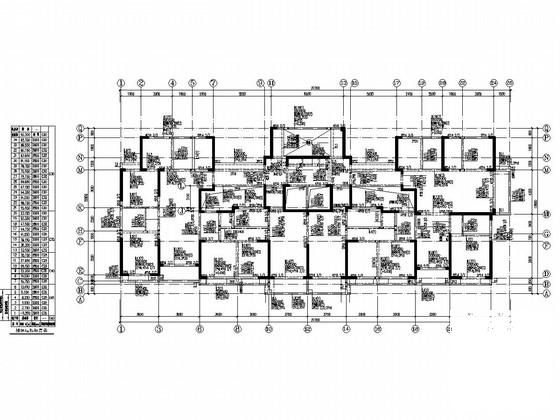

四层~三十三层结构平面图

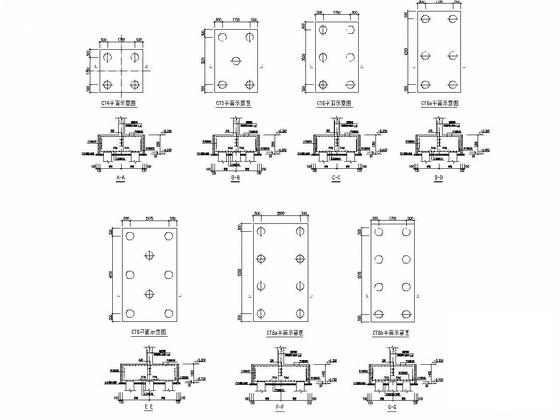

基础详图

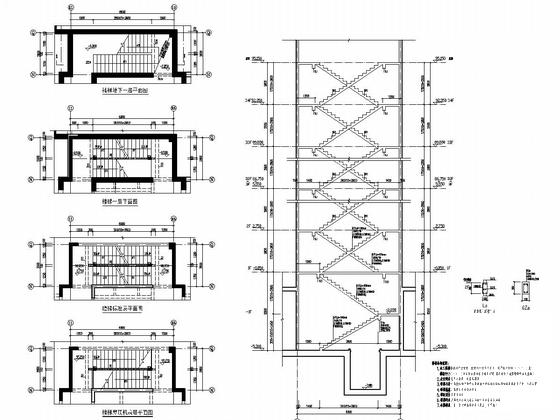

楼梯图

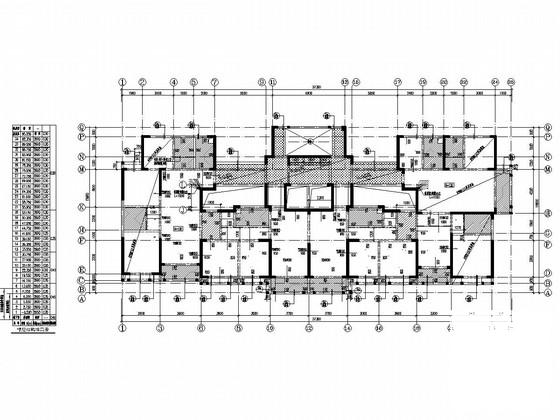

墙、柱结构平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
