22层高层框支剪力墙住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：22层
- 建筑地下层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙,框架剪力墙,复杂高层结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 参考图纸：69张
- 设计年代：近代
附件详情
建筑层数：地上二十二层;结构檐口标高为71.500m。
结构设计总说明、基础平面布置图、结构平面配筋图、柱
平面布置图
、板平面配筋图、梁平面配筋图、剪力墙平法施工图、剪力墙暗柱表、楼梯系统图、
节点详图
共69张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

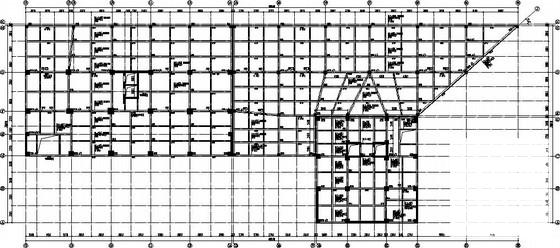

剪力墙结构住宅楼 - 1 -

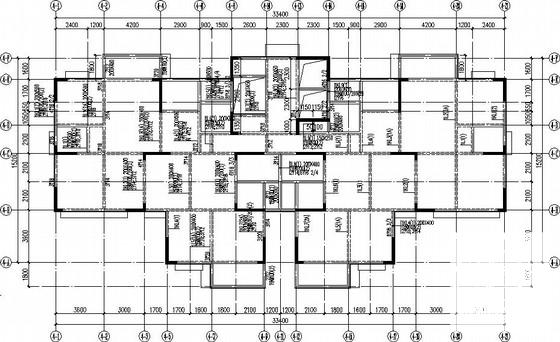

剪力墙结构住宅楼 - 2 -

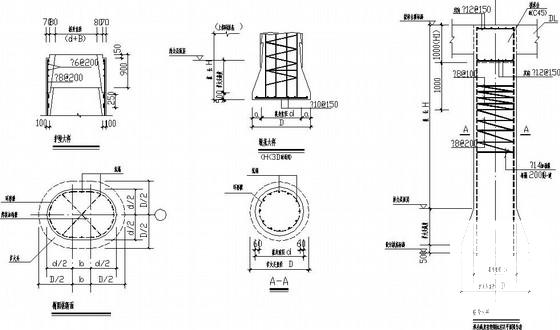

剪力墙结构住宅楼 - 3 -

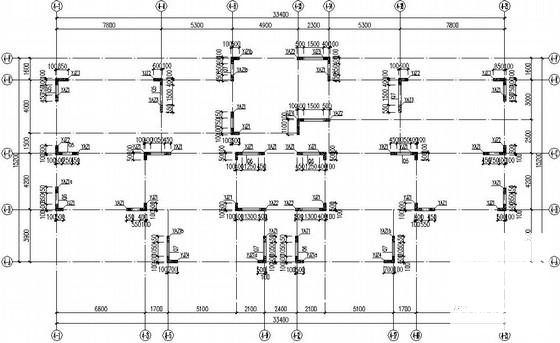

剪力墙结构住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：3.79 MB
- 收藏次数：0
-
文件名称：
附件-995888976557895855575.zip
剪力墙结构住宅楼下载
