建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：13层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.85kN/平方米
-
参考图纸：30张
附件详情
结构总说明、钻(冲)孔桩大样及桩表、桩基础平面图、桩承台大样、墙柱轴线定位及截面变化图、结构层墙柱钢筋图、剪力墙柱钢筋图、基础层梁钢筋图、梁钢筋图、板筋图、屋面层板钢筋图、天面构架钢筋图、天面水池钢筋图、楼梯表共30张图纸。
二层板配筋平面图

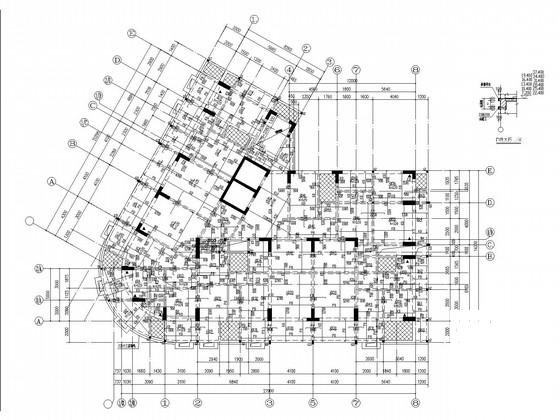

三至十三层板钢筋图

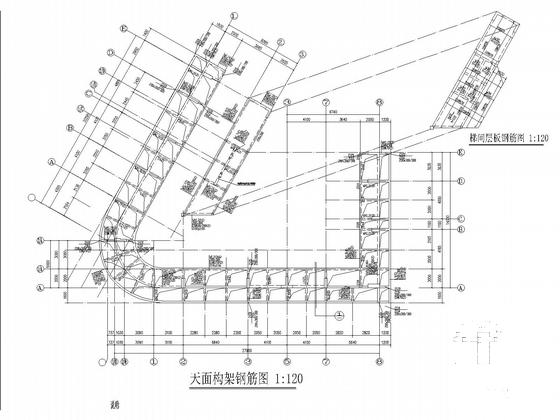

天面构架钢筋图

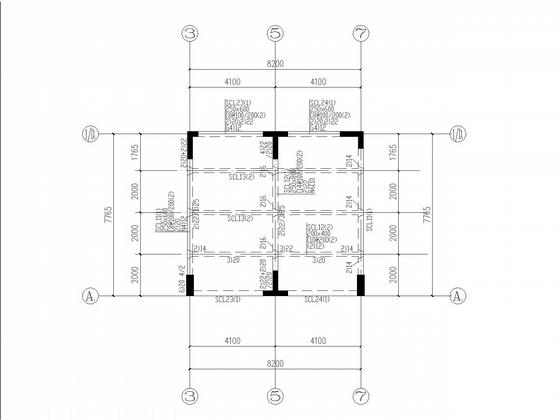

天面水池底板梁钢筋图
悬挑板阴阳角附加斜向钢筋做法
承台节点
平台节点
后浇带节点
屋面板钢筋图

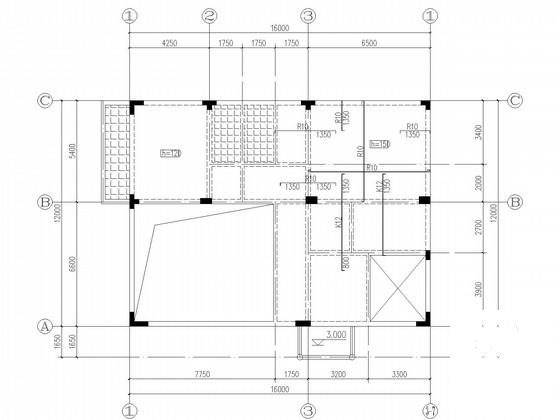

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
