一份29层框支剪力墙商住楼结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.3kN/平方米
• 地下室功能：车库
• 参考图纸：38张

附件详情

该项目为框支剪力墙商住楼。地上29层，地下2层。筏板基础，6度抗震。包括：结构设计总说明，基础平面布置图，基础详图，框架柱平面定位图及柱表，剪力墙 平面布置图 及墙肢表，各层梁板配筋图等共计38张图纸。（无楼梯图及地下室与基础设计说明）

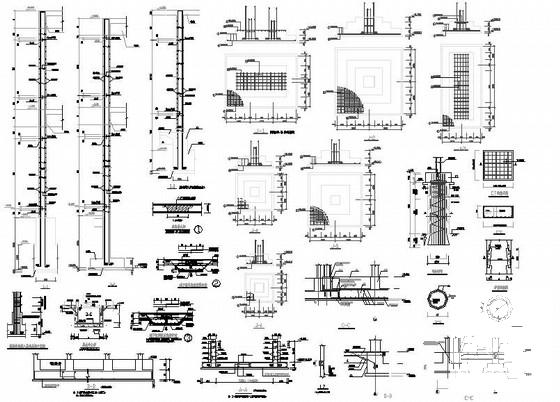

第 1 张图

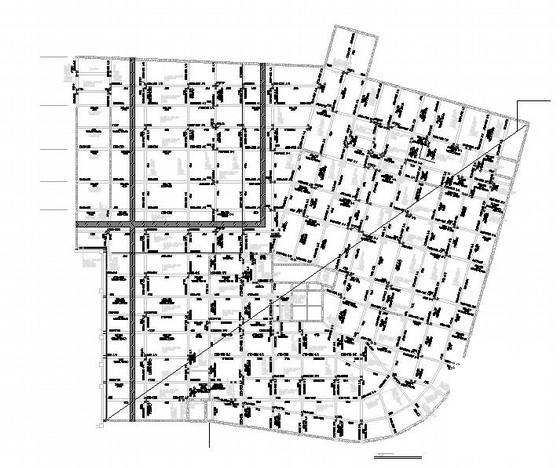

第 2 张图

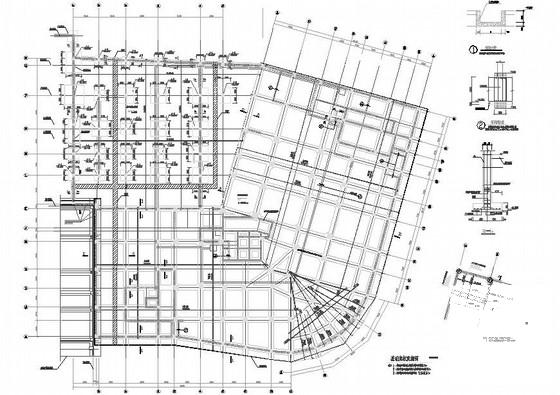

第 3 张图

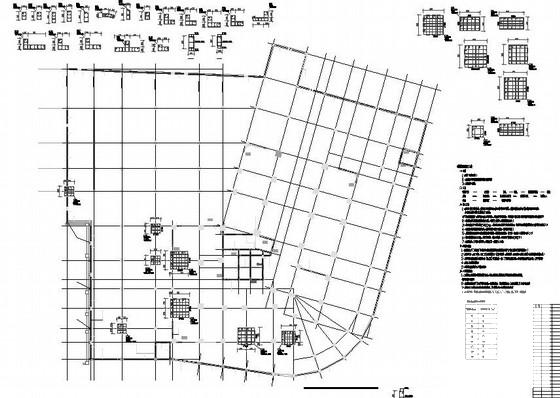

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
