一份4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 雪压：0.7kN/平方米
• 地下室功能：其他
• 参考图纸：11张

附件详情

设计使用年限50年，地下一层，地上四层,结构类型为 底部框架-抗震墙结构，一层及以下为框架-抗震墙结构，一层以上为砖混结构。
框架抗震等级二级、剪力墙抗震等级为三级。
该资料包含： 结构设计说明 ，筏板基础配筋图，基础地基梁配筋图，柱平面定位图，地下室层墙配筋平面图，剪力墙配筋平面图，梁配筋平面图，板配筋平面图，结构平面图， 楼梯详图 等
共11张图纸。

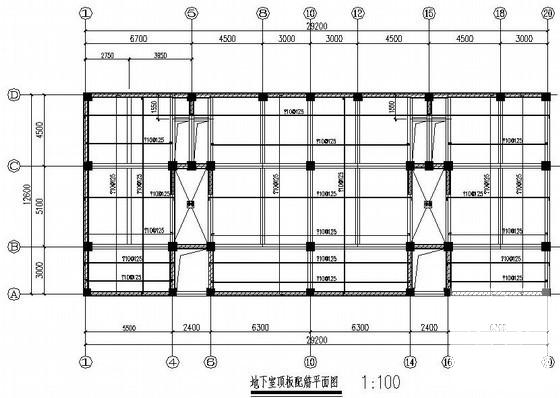

第 1 张图

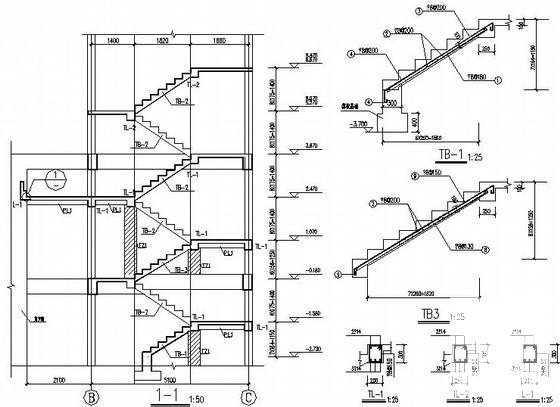

第 2 张图

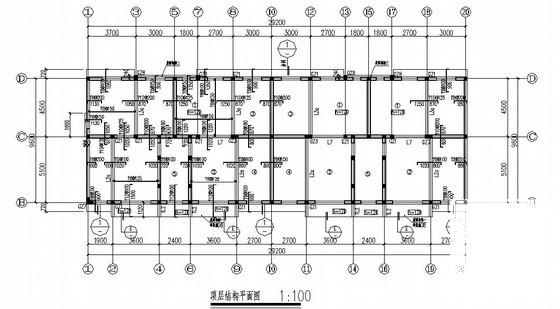

第 3 张图

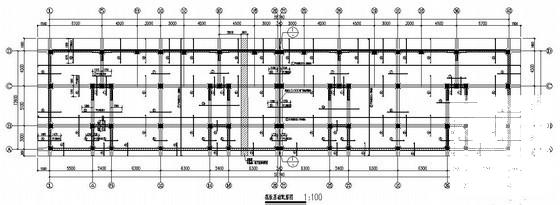

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-12 15:56:57上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
