一份15层框支剪力墙结构住宅楼结构CAD施工图纸（6度抗震）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

该项目是黑龙江某15层框支剪力墙结构住宅项目，基础类型为预应力混凝土管桩基础，基础设计等级为乙级，抗震设防烈度为6度，场地为Ⅱ类。
资料包括： 结构设计说明 ，基础平面布置图，地沟 平面布置图 ，底梁布置图，顶梁布置图，顶板配筋图，墙柱定位图，基础详图，大样图，配筋表等共计25张图。
。

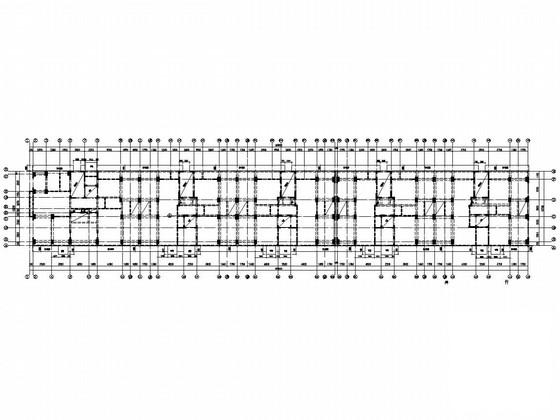

一层底梁布置图

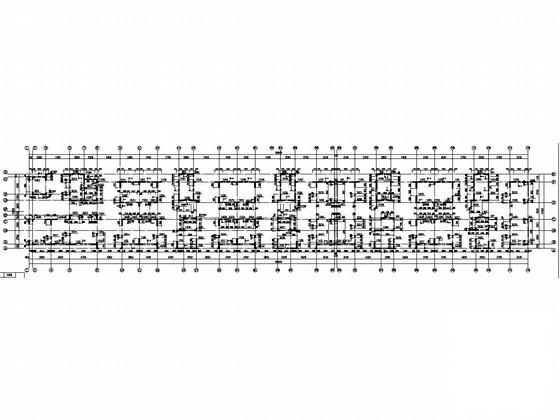

一层顶板布置图

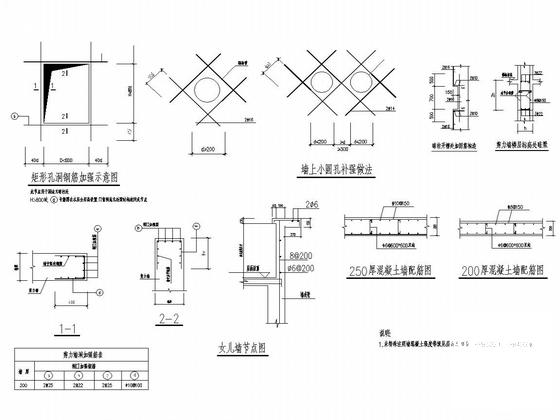

大样图

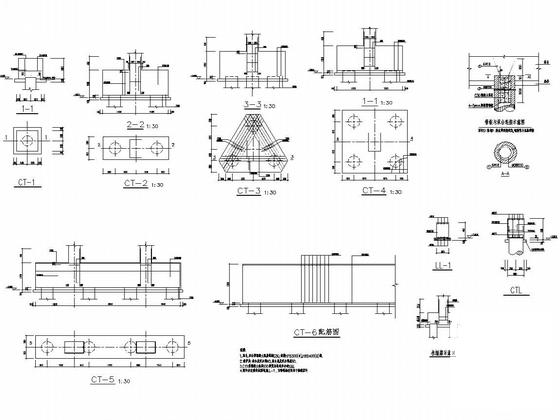

基础详图

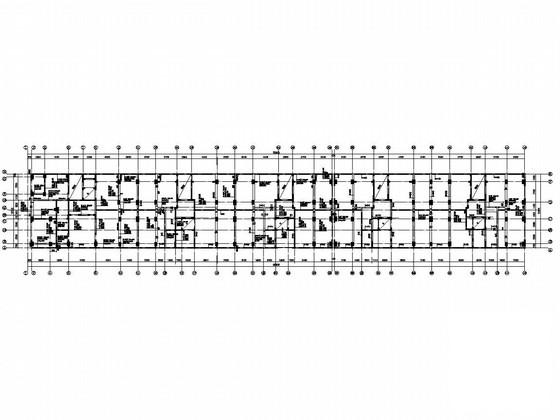

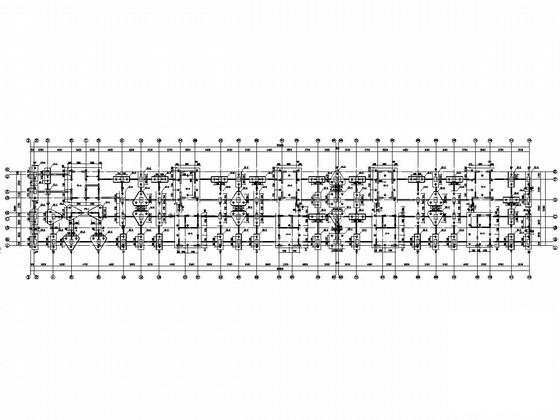

二至四层墙柱定位图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
