框支剪力墙11层住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-1-21 22:49:20 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:23张
  • 建筑设计面积:3944.85平方米
  • 建筑高度:34.35m
  • 地上层数:11层
  • 设计效果图:无

附件详情

项目概要:该项目 号楼为xxxx居住小区子项,小区用地位于xxxxxx,
东临xxxx,西依xxx,西南为xxxx,东南xxxx
该项目总建筑面积3944.85平方米,高度34.35米,层11+1数 。
建筑设计结构形式:框支剪力墙。建筑分类:二类商住。耐火等级:二级耐久年限:二级< 50年>抗震烈度:6度

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共23张图纸

框支剪力墙结构建筑 - 1
第 1 张图

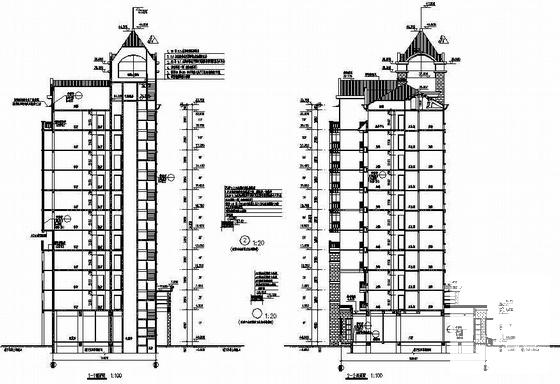

框支剪力墙结构建筑 - 2
第 2 张图

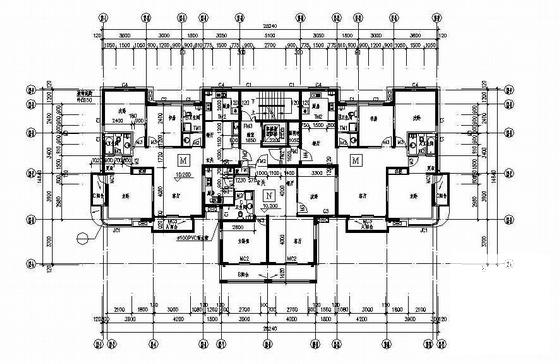

框支剪力墙结构建筑 - 3
第 3 张图

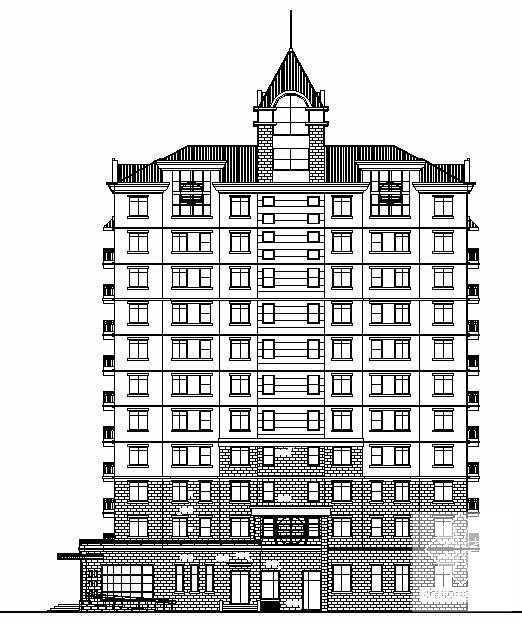

框支剪力墙结构建筑 - 4
第 4 张图

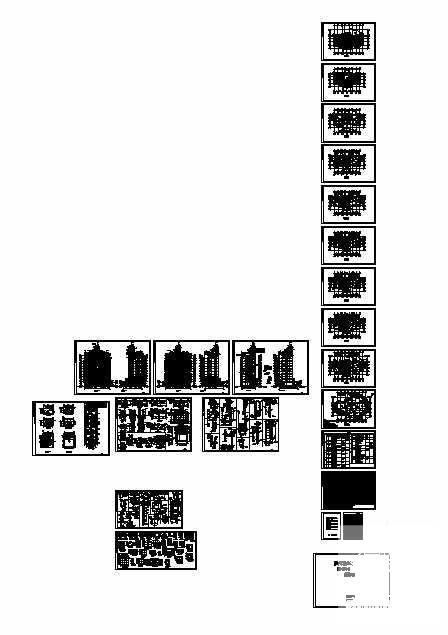

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
