建筑类别:住宅
-
建筑高度:高层建筑
-
地上层数:32层
-
地下层数:2层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑结构形式:钢筋混凝土结构
-
钢筋混凝土结构:框架剪力墙
-
基础形式 :桩基础
-
结构安全等级:二级
-
地基基础设计等级:甲级
-
抗震设防烈度:7度抗震
-
风压:0.35kN/平方米
-
地下室功能:车库,其他
-
参考图纸:62张
-
设计年代:近代
附件详情
该项目为四川某回迁房的两栋住宅楼,地上32层,地下二层,塔楼部分为钢筋混凝土框支剪力墙结构,基础为桩基,7度设防。

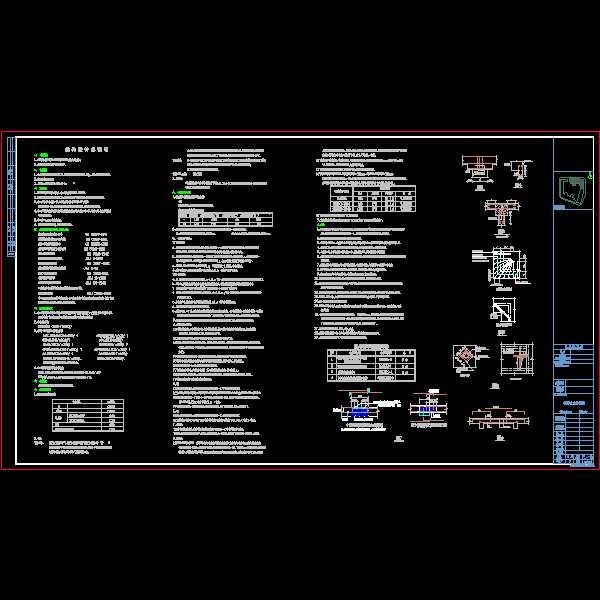

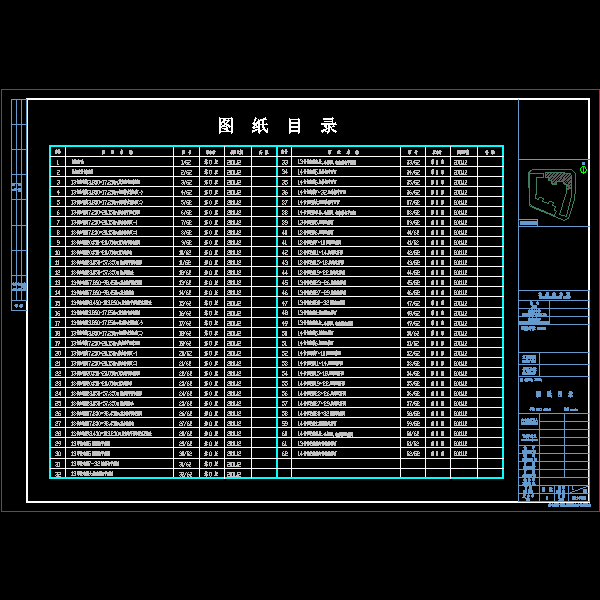

该资料包含:结构设计说明、剪力墙
平面布置图
、剪力墙柱表、结构平面图、梁配筋图、
楼梯详图
等共62张图纸。

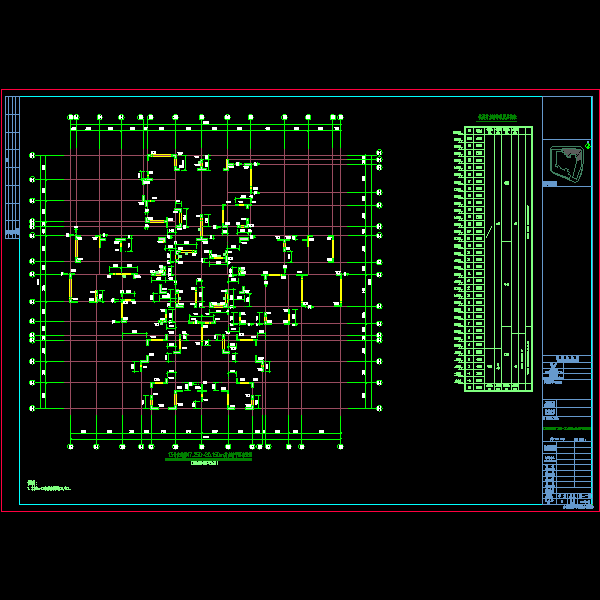

13号住宅楼23.050~57.850m剪力墙平面布置图

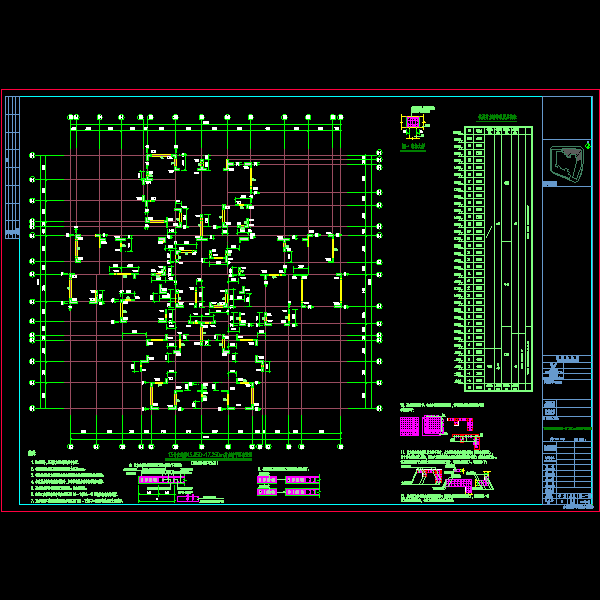

13号住宅楼5层结构平面图
13号住宅楼7-32层结构平面图

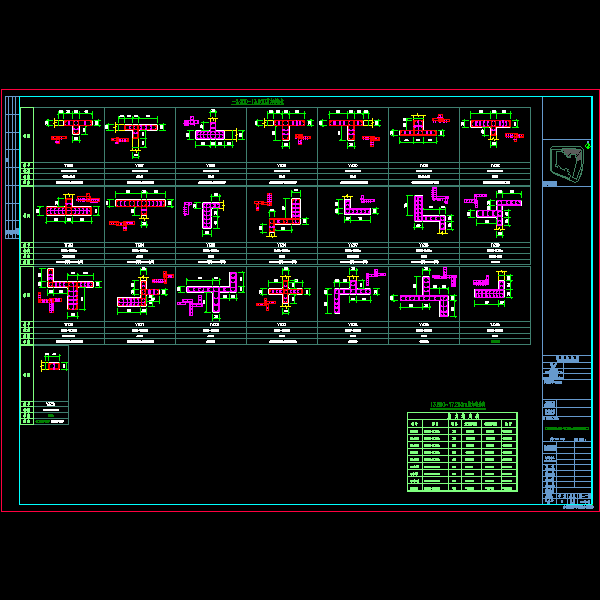

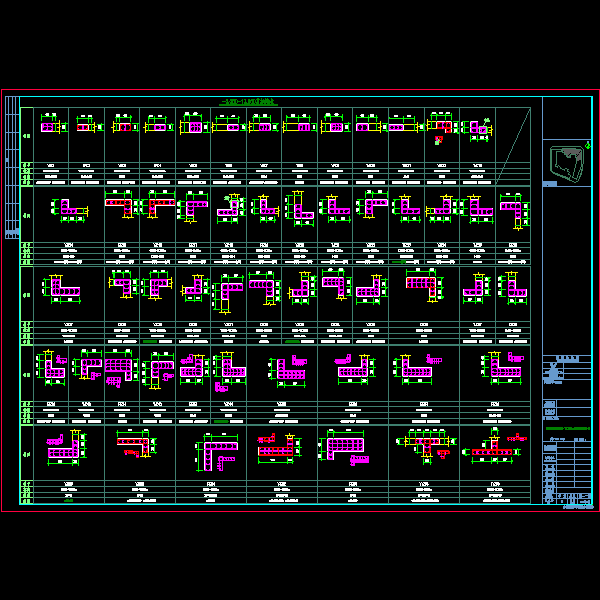

13号住宅楼13.850~17.250m柱及剪力墙柱表(一)
13号住宅楼6层梁配筋图
14号住宅楼大屋面梁配筋图
14号住宅楼机房、小屋面、构架梁配筋图
14号住宅楼核心筒楼梯详图
13号住宅楼大屋面结构平面图(一)
g001.dwg
g002.dwg
g003.dwg
g004.dwg
g005.dwg
g006.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
温馨提示:该资料由网友于2020-5-21 21:49:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。
|
