28层部分框支剪力墙职工住宅楼结构施工CAD图纸

附件详情

该项目位于 ，地下一层停车；地上28层，其中一层为架空层，二层配套用房，3~28层为住宅,房屋总高度为86.5m。结构类型为部分框支剪力墙结构。
该资料包含：

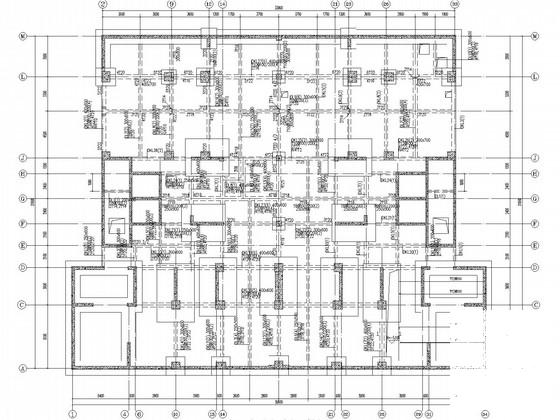

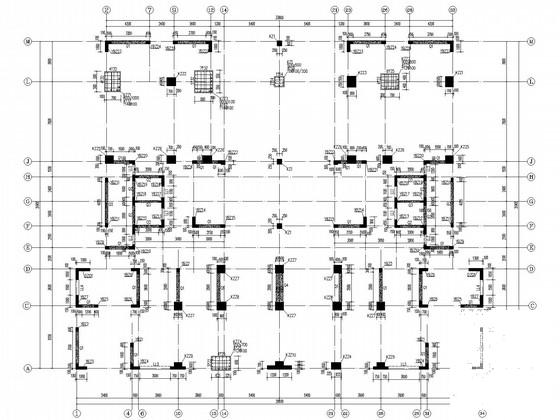

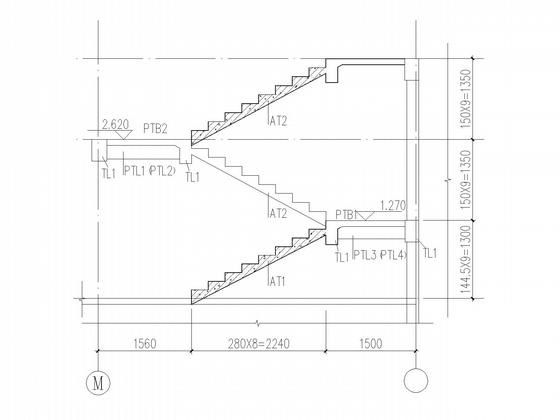

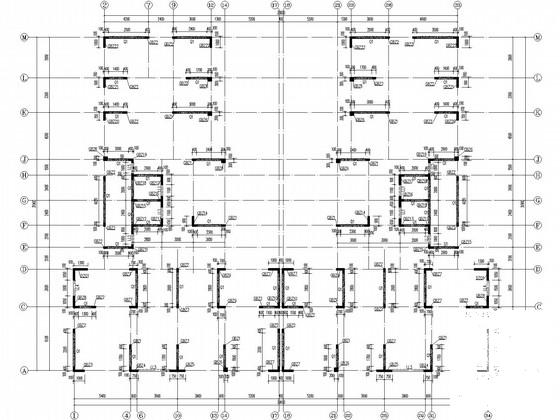

结构设计总说明、桩基平面定位图、承台配筋图、地下室底梁板配筋图、结构布置及板配筋图、剪力墙、柱平法施工图、剪力墙边缘构件配筋表、梁平法配筋图、坡屋面层梁平法配筋图、 楼梯详图 共32张图纸。
