一份18层框支剪力墙结构商住楼部分结构CAD施工图纸（梁转换）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

原图大小：1149*561
该项目建设地点为路旁，该地区抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，抗震类别丙类，建筑场地类别为—类。
4.该项目地上十八层（一~二层为商业，三层及以上为住宅）；地下一层（为汽车库及设备用房）；建筑总高60.45米。在二层顶设置转换层（转换构件为框支梁及转换次梁）；采用部分框支剪力墙结构（转换层以上采用剪力墙结构）。
5.建筑结构（基础）安全等级二级；地基基础设计等级乙级。3).在正常使用条件下，该项目结构的设计使用年限为50年。1）.底部加强部位一般剪力墙为三级、短肢剪力墙二级，其它部位一般剪力墙四级、短肢剪力墙三级。
该资料包含：剪力墙、柱平面布置图，梁平面配筋图，结构平面图，三层（转换层）结构 平面布置图 等
共

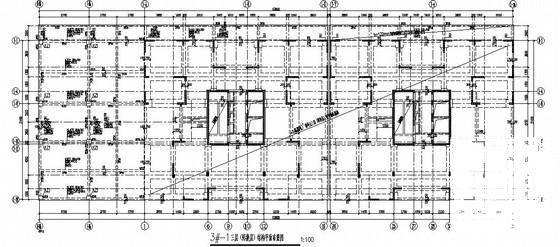

第 1 张图

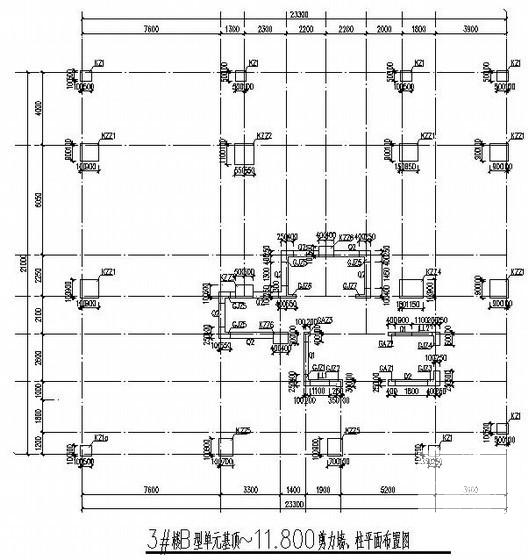

第 2 张图

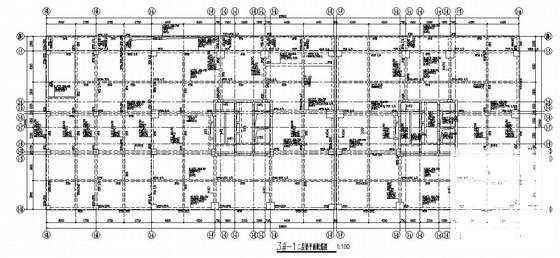

第 3 张图

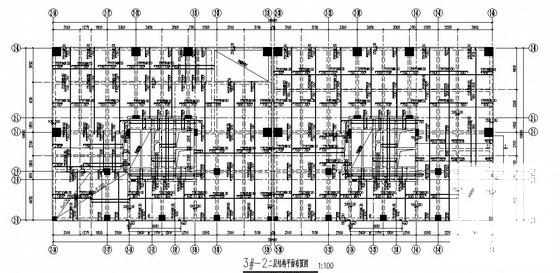

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
