一份20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：20层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：一级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：车库, 设备用房
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目是河南某旧城改造综合楼项目，部分框支剪力墙结构，地上20层，地下两层，抗震设防烈度为7度，场地为Ⅱ类，平板式筏板基础，基础设计等级为乙级。
包括：结构设计总说明，型钢混凝土 结构设计说明 及详图 ，裙房筏板基础平面布置图，截桩示意图，基坑、坡道及挡墙 节点详图 ，框架柱、框支柱、剪力墙平面布置图，框架柱配筋表，各层梁板配筋图，剪力墙柱表，主楼筏板基础 平面布置图 等共计36张图。
1月。

主楼筏板基础平面布置图

框架柱、剪力墙平面布置图

20.750m转换层板配筋图

框架柱、框支柱、剪力墙平面布置图

20.750m转换层梁配筋图

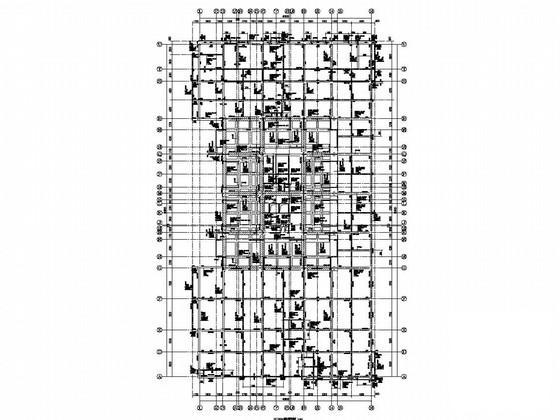

第 1 张图

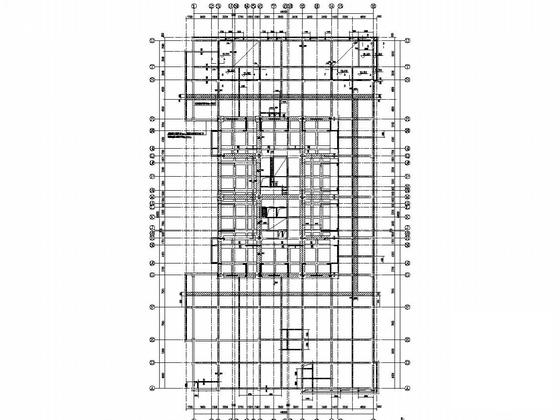

第 2 张图

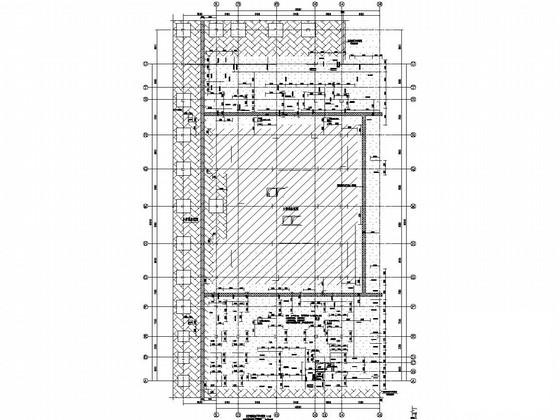

第 3 张图

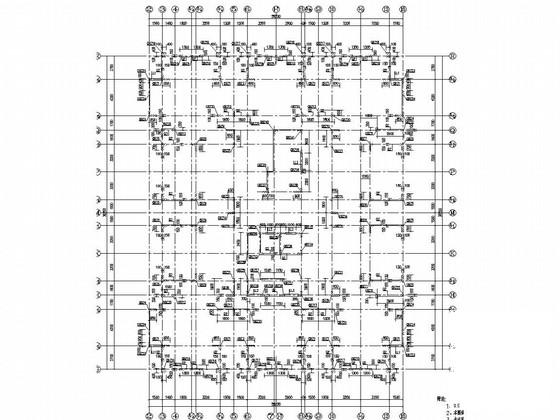

第 4 张图

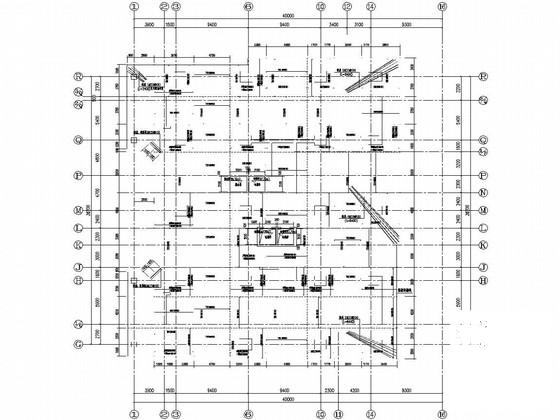

第 5 张图

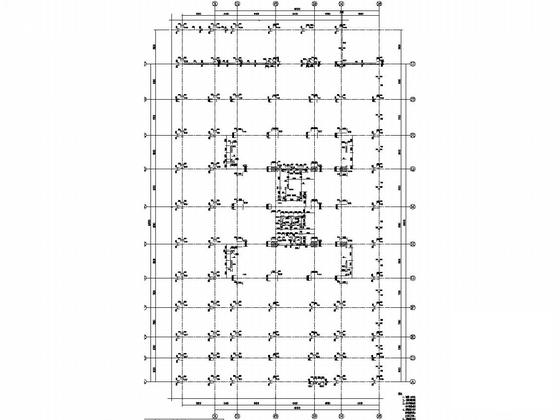

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
