一份18层框支剪力墙结构商住楼结构CAD施工图纸（桩承台基础）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 地下室功能：车库
• 参考图纸：41张
• 设计年代：近代

附件详情

该项目是18层框支剪力墙结构商住楼项目，5层下是框剪，商业用房，5~18是商住，是剪力墙，带地下室车库一层，中间为转换梁，CFG素混凝土灌注桩复合地基，抗震设防烈度为7度。
包括：结构设计总说明，基坑开挖及CFG桩桩位布置图，基础平面布置及板配筋图，基础梁配筋图，地下一层柱、墙平面布置图，各层柱、墙 平面布置图 ，各层柱、墙详图，各层梁平面配筋图，各层板平面配筋图，商业楼梯间结构图，住宅楼梯间结构图图纸共41张。
6月。

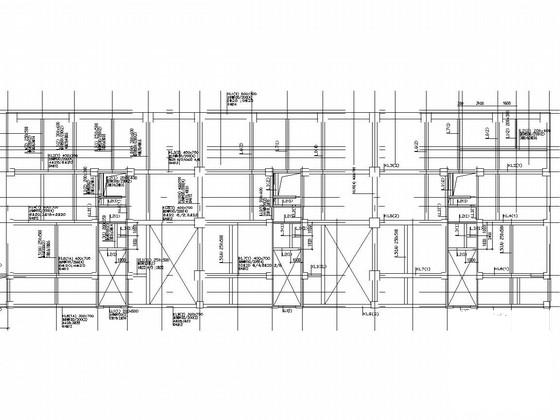

二至四层梁平面配筋图

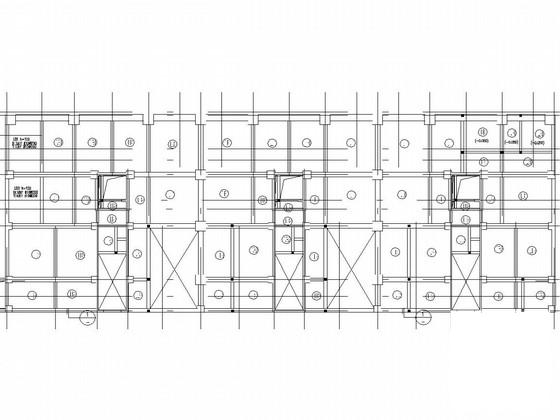

二至四层板平面配筋图

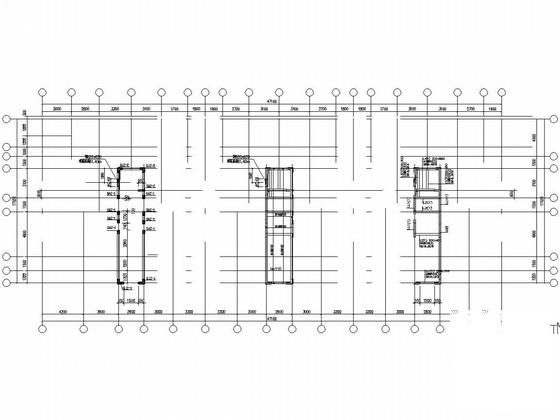

电梯机房 柱、墙平面布置图

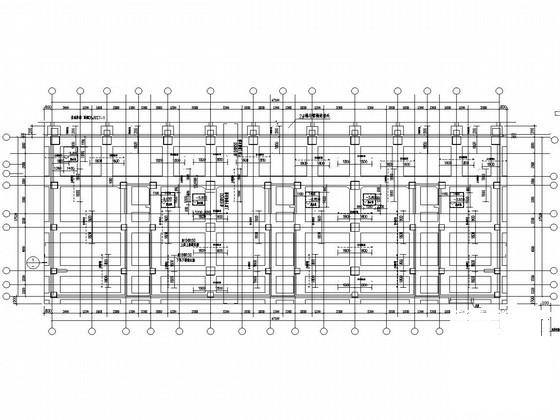

基坑开挖及CFG桩桩位布置图

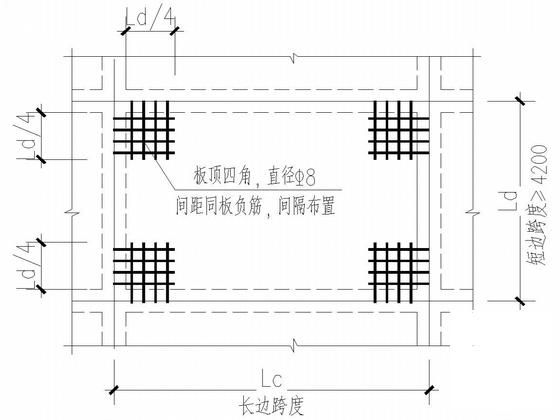

板角部加强筋

剪力墙洞口填充墙加筋示意

楼梯详图

大屋面梁平面配筋图

六、七层柱、墙平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
