一份18层部分框支剪力墙结构商住楼结构CAD施工图纸（带转换层）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 地下室功能：车库
• 参考图纸：41张
• 设计年代：近代

附件详情

主楼地下1层，地上18层,为钢筋混凝土部分框支剪力墙结构，地上主要功能为1~5层为商业，6~18层为住宅。转换层设置在地上五层顶板处，基础采用筏板基础，设计等级为乙级，抗震设防烈度为7度。

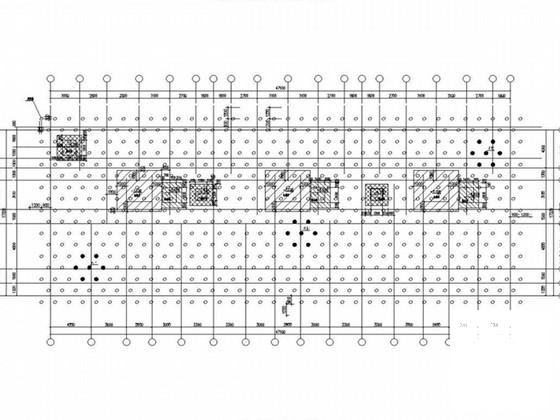

包括：结构设计总说明，基坑开挖及CFG桩桩位布置图，基础平面布置及板配筋图，基础梁配筋图，柱、墙 平面布置图 ，柱、墙详图，梁平面配筋图，板平面配筋图，住宅楼梯间结构图，商业楼梯间结构图等共计41张图。
6月。

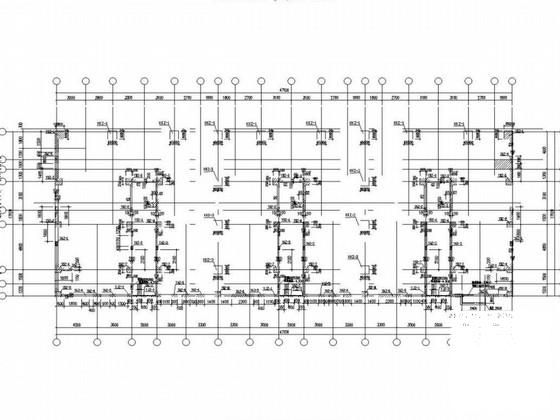

地下一层柱、墙平面布置图

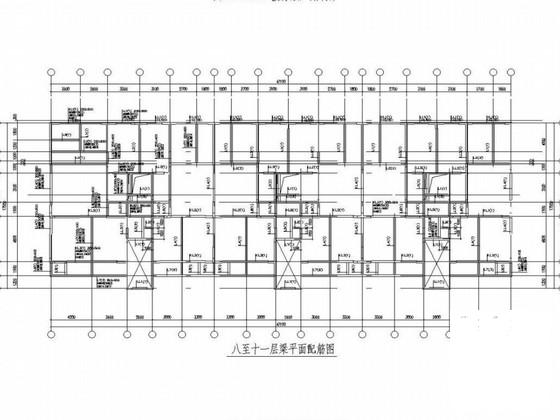

八至十一层梁平面配筋图

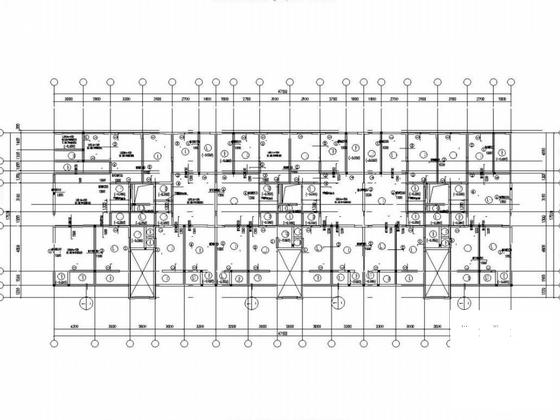

八至十八层板平面配筋图

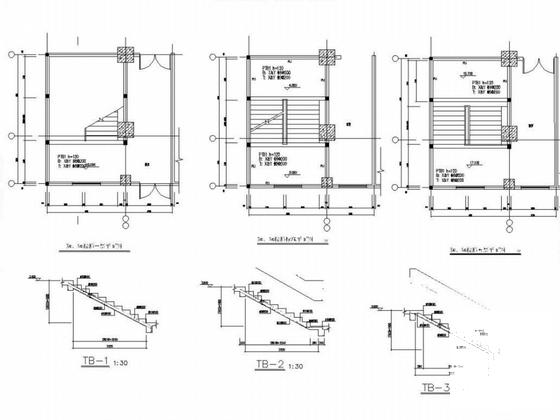

商业楼梯间结构图

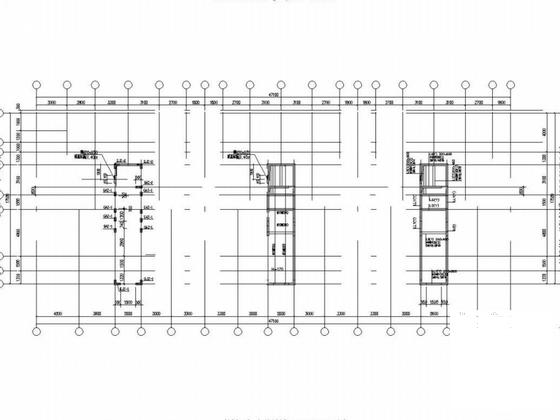

电梯机房 柱、墙平面布置图

基础梁配筋图

构造详图

钢筋混凝土墙留槽

一层结构板平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
