[CAD]31层框支剪力墙高位转换商住楼结构图纸（地下1层）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑地上层数：31层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：40张
• 设计年代：近代

附件详情

该项目位于合川区，主体为31层住宅+2层商业+1层地下室车库，结构类型：框支-剪力墙结构，结构嵌固部位为基础顶面；转换层位于9.200标高，地下一层，基础类型：钢筋混凝土机械挖孔桩基础，地基基础设计等级：甲级，抗震设防烈度为6度。
包括：结构设计总说明，基础 平面布置图 、基础大样图，墙、柱布置图，墙、柱约束边缘构件大样图，模板及板配筋图，梁配筋图，楼电梯间屋面配筋图，装饰架配筋图，楼梯配筋图等共计40张图。
。

板配筋图(四)

梁配筋图(一)

9.200m层梁配筋图

9.200m层转换层模板及板配筋图

9.200~18.300层墙、柱平面布置图

墙、柱约束边缘构件大样图

构造详图

楼梯图

18.300、27.000、44.400层模板图

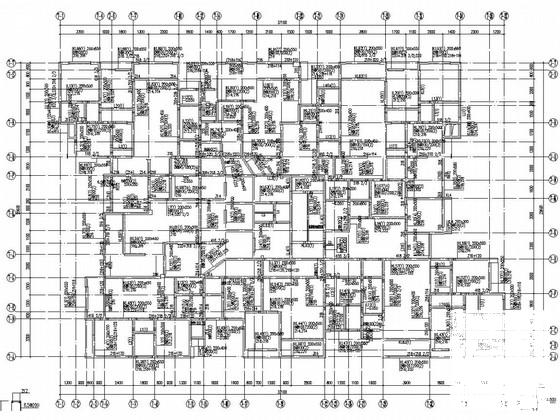

第 1 张图

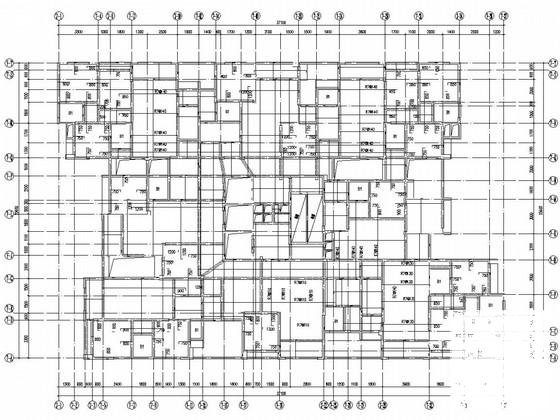

第 2 张图

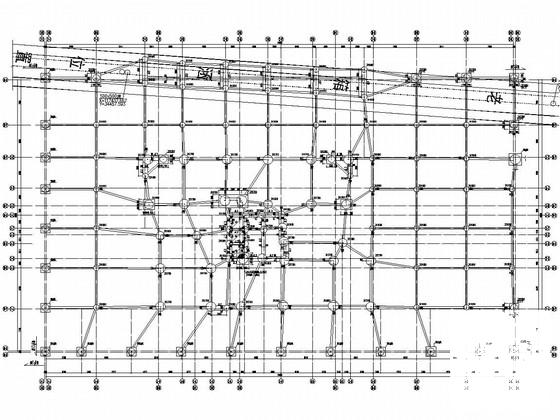

第 3 张图

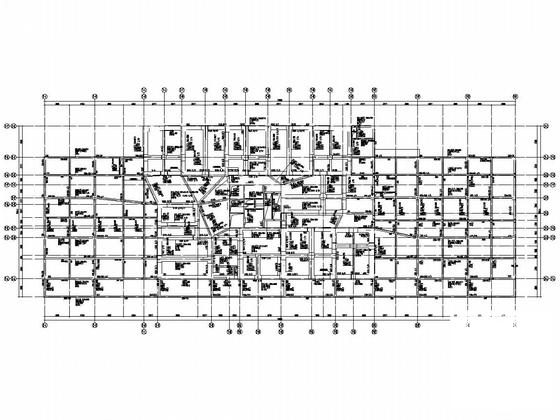

第 4 张图

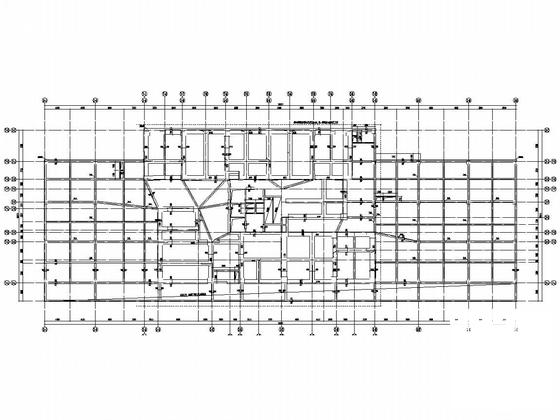

第 5 张图

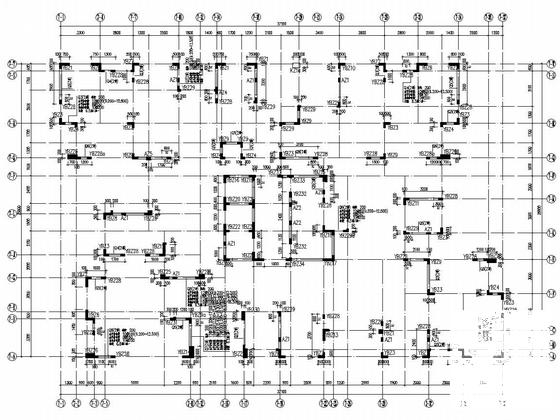

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
