19层框支剪力墙结构旧城改造住宅楼结构施工CAD图纸

附件详情

该项目为旧城改造项目，地下0层，地上19层，室内外高差0mm，27轴(含27轴)右半部分为64.500m，左半部分为34.350m。27轴(含27轴)右半部分的建筑设计结构形式为框支剪力墙结构。左半部分的建筑设计结构形式为框架结构，抗震设防力度为6度，基础为桩基础，基础设计等级为乙级。

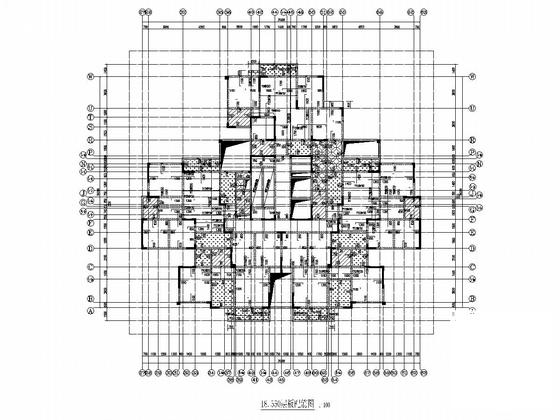

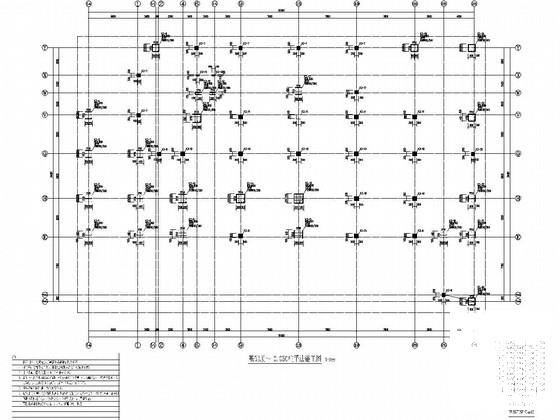

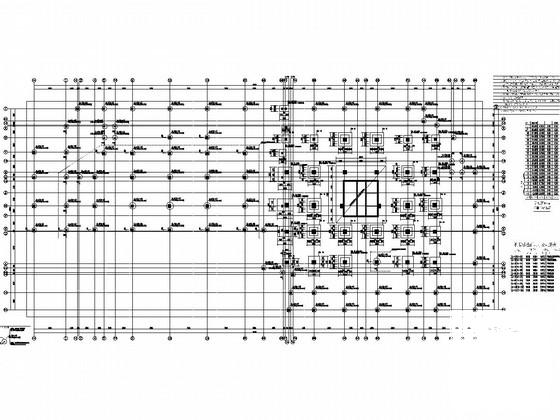

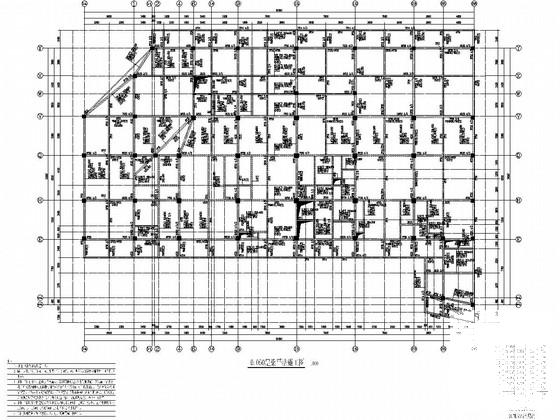

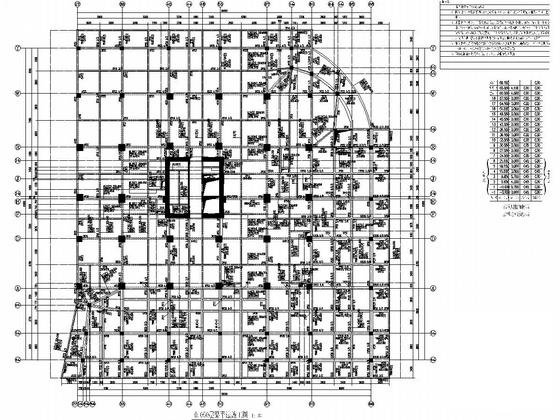

该资料包含： 结构设计说明 ，桩身大样，基础 平面布置图 ，剪力墙、柱平法施工图，梁平法施工图，板配筋图，墙肢、柱肢配筋表，楼梯配筋图等共计66张图。
分享投稿时间：近几年1月。
