30层框支剪力墙结构住宅楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：混合结构
  • 建筑地上层数：30层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,其它

该附件为30层框支剪力墙结构住宅楼 电气施工图 。

概况：
该项目为贵州某新建住宅小区 -3#楼，地上30层，建筑高度91.5米；为一类高层住宅建筑；建筑耐火等级为一级，抗震设防烈度为六度，结构型式为框支剪力墙结构。

设计范围：
~220/380V配电系统；照明系统；防雷保护、安全措施及接地系统；
火灾自动报警系统；电气火灾监控系统；防火门监控系统；
电梯五方通话系统；可视对讲系统；通信系统；有线电视系统。

部分图纸摘录：

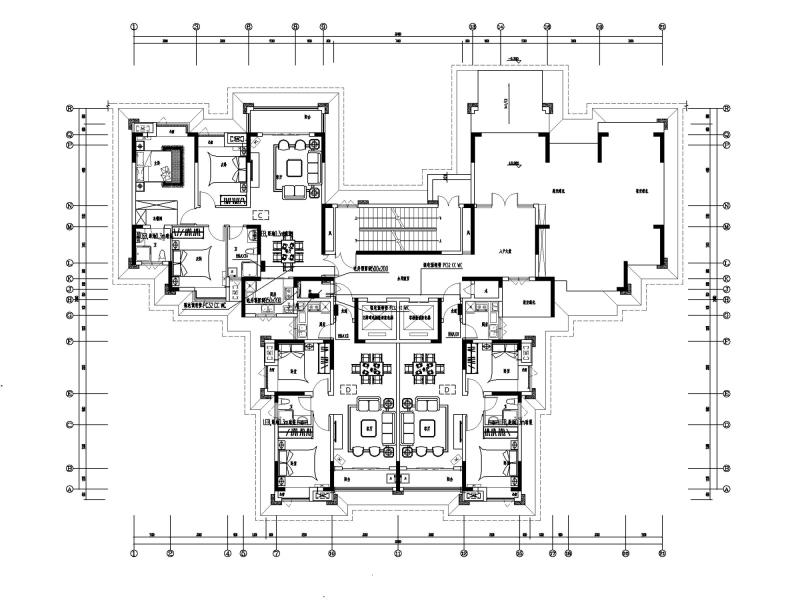

电力平面图

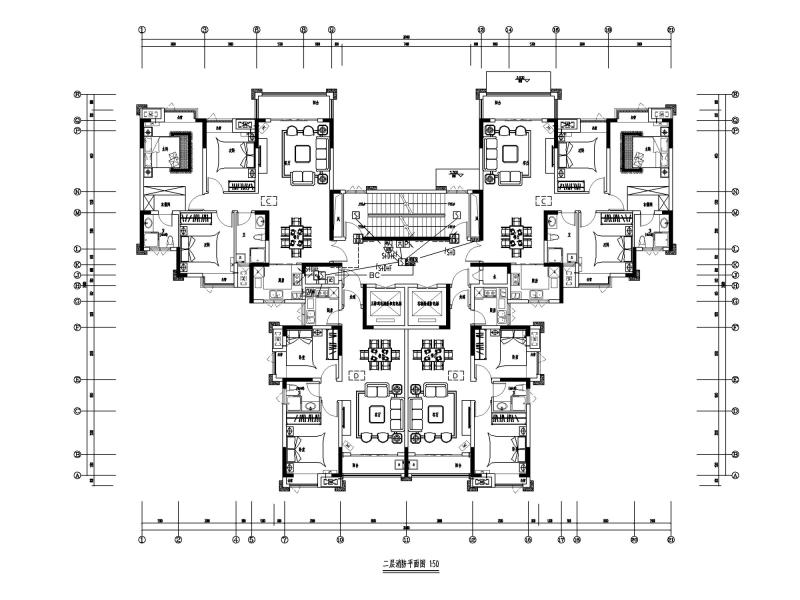

消防平面图

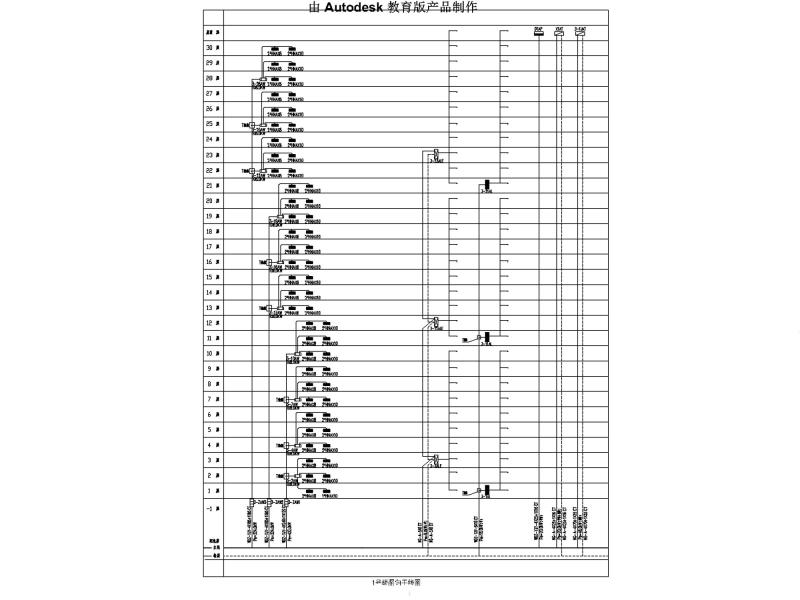

竖向干线系统图

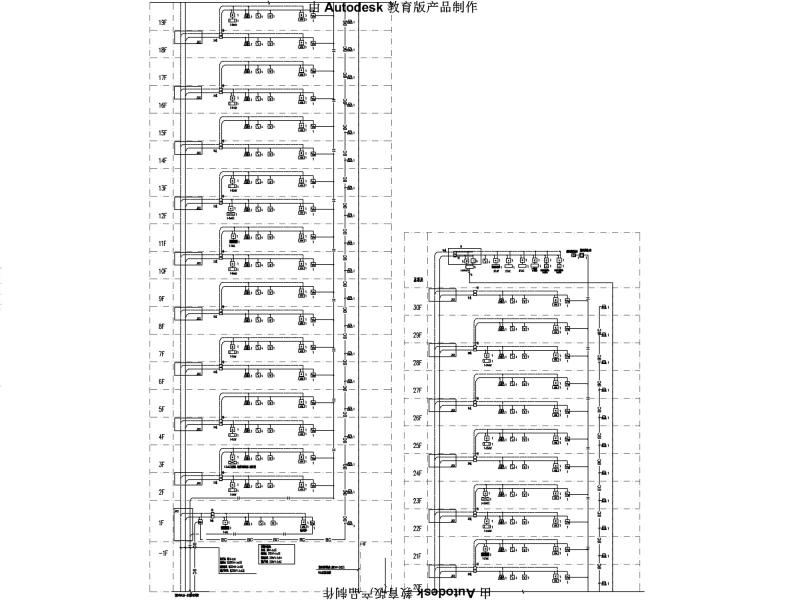

火灾自动报警系统图

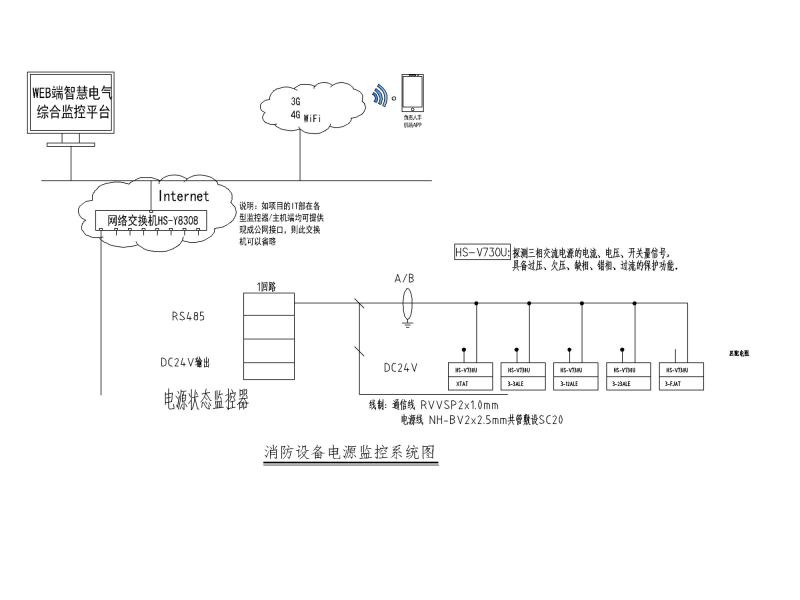

消防设备电源监控系统图


余压监控系统图





弱电系统图

图纸内容全览

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 剪力结构住宅电气 - 1
    剪力结构住宅电气 - 1
  • 剪力结构住宅电气 - 2
    剪力结构住宅电气 - 2
  • 剪力结构住宅电气 - 3
    剪力结构住宅电气 - 3
  • 剪力结构住宅电气 - 4
    剪力结构住宅电气 - 4
  • 剪力结构住宅电气 - 5
    剪力结构住宅电气 - 5
  • 剪力结构住宅电气 - 6
    剪力结构住宅电气 - 6
  • 剪力结构住宅电气 - 7
    剪力结构住宅电气 - 7
  • 剪力结构住宅电气 - 8
    剪力结构住宅电气 - 8
以上是部分截图，请下载附件后查看完整高清内容
