21层框支剪力墙住宅楼结构施工CAD大样图

附件详情

1.该项目为钢筋混凝土框支-剪力墙结构体系。
2.转换层(4.750米及其以下)抗震等级：框支柱为一级，框支梁、框架梁、框架柱和剪力墙均为二级。
转换层(4.750米以上)抗震等级：4.750米～10.750米剪力墙为二级，其余剪力墙均为四级。
3.该项目采用人工挖孔桩基础的基础形式,地基基础设计等级为乙级。

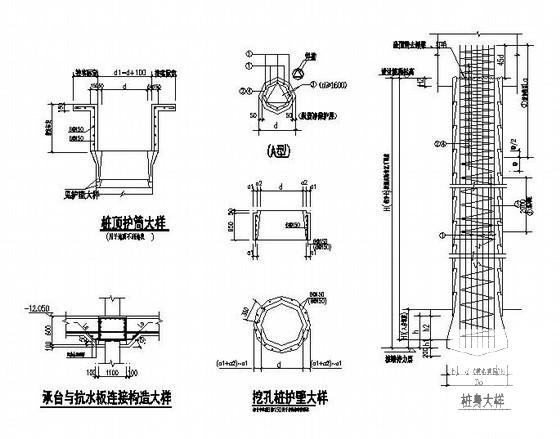

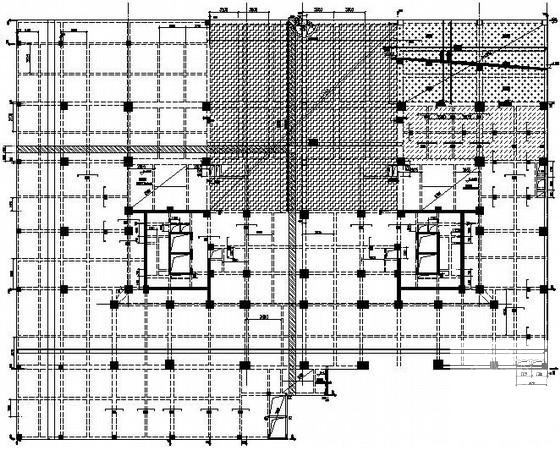

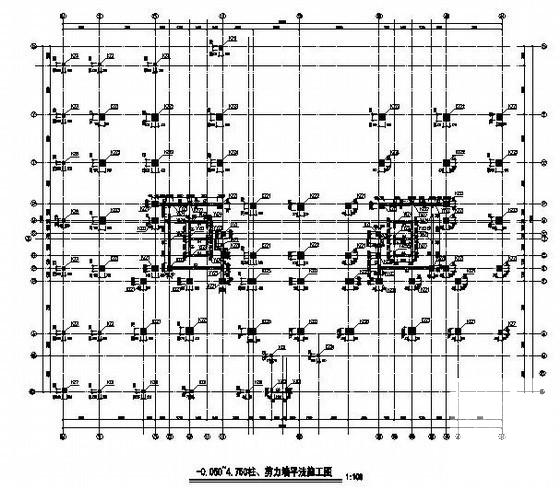

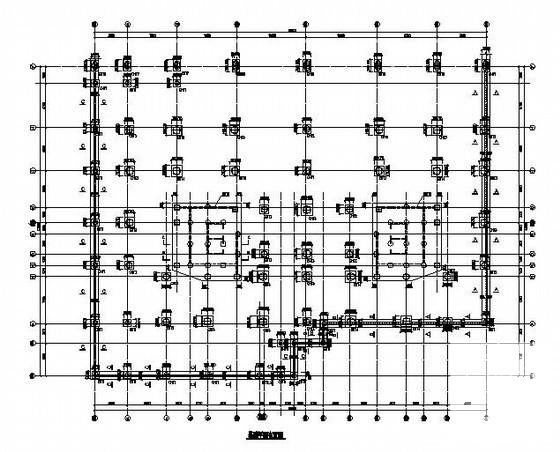

全套34张图纸，包括结构设计总说明、桩位平面布置图、桩基础及承台详图、基础平面布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、剪力墙平法施工图、墙柱大样图、 楼梯详图 等。
