24层剪力墙高层住宅楼结构施工CAD图纸

附件详情

该项目为6°区高层（24）层住宅项目，地下2层，采用天然地基筏板基础，是比较常见的住宅类工程。发布此图旨在给大家提供一个常见工程的经济效益。该项目经多番专家审图论证，可以说已经做到最经济合理。（剪力墙布置已经是最少，各项配筋均为最小了）。成本控制严格的工程，可以借鉴本图。

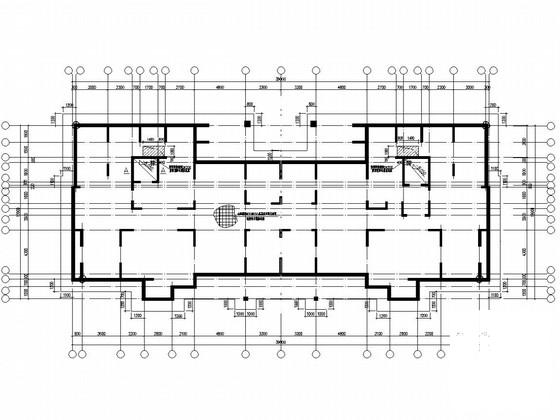

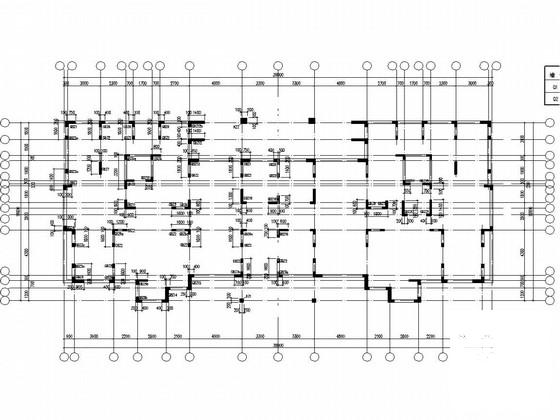

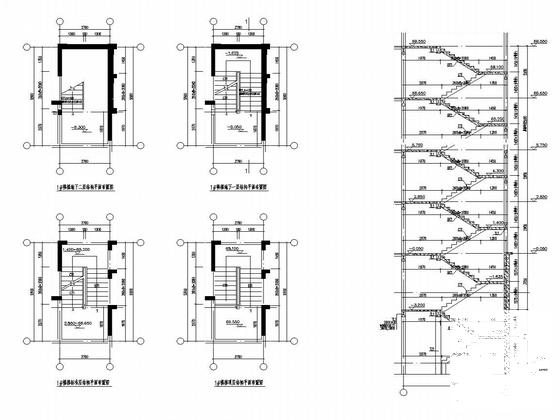

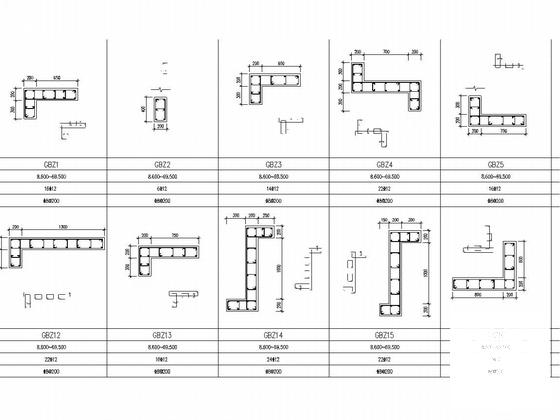

包括：结构总说明，剪力墙配筋说明，基础平面布置图，竖向构件 平面布置图 ，模板及板配筋图，梁配筋图， 楼梯详图 等共计19张图。
