22层剪力墙结构高层住宅楼结构施工CAD图纸

附件详情

该项目是高层住宅楼项目，地上22层，地下2层车库，剪力墙结构，长度约33米，宽度约20米，高度64.1米，筏板基础，天然地基，基础设计等级为乙级，抗震设防烈度为7度。

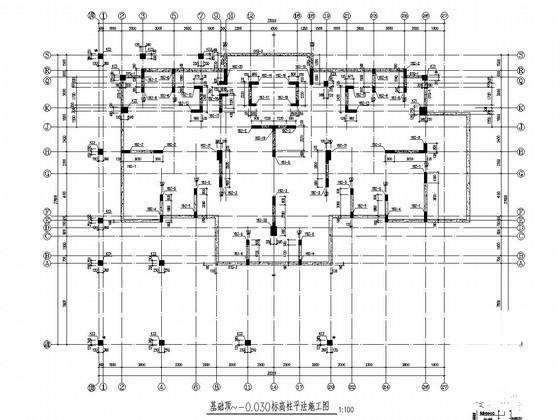

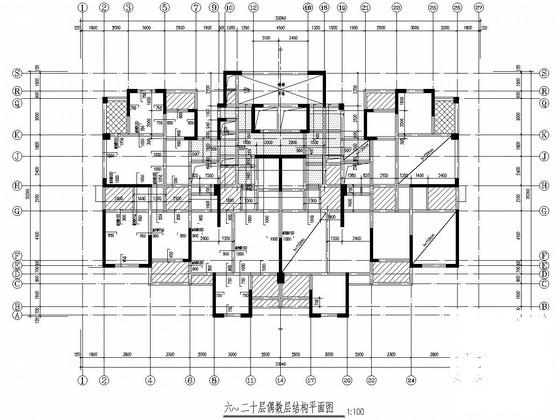

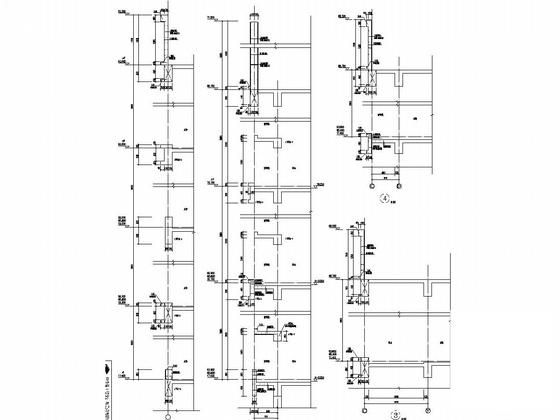

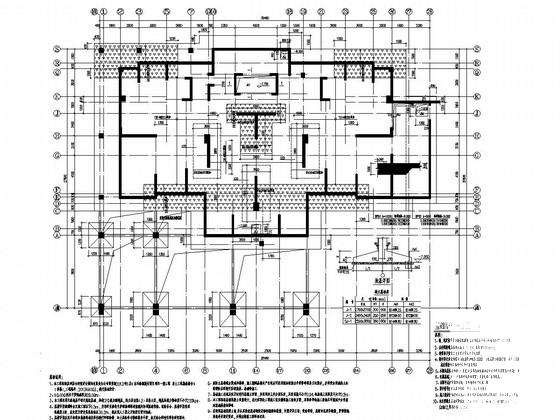

该资料包含：结构设计总说明，CFG桩位布置图，基础结构平面图，柱平法施工图，梁平法配筋图，结构平面图，楼梯配筋图，墙身配筋图，坡道结构详图共计33张图。
分享投稿时间：近几年9月。
