18层剪力墙高层住宅楼建筑结构施工CAD图纸

附件详情

该项目是西宁某高层住宅项目，18层（地上）+2层（地下），剪力墙结构，底部加强区范围基础顶面～3层，抗震设防烈度为7度，采用桩筏基础，基础设计等级为甲级。

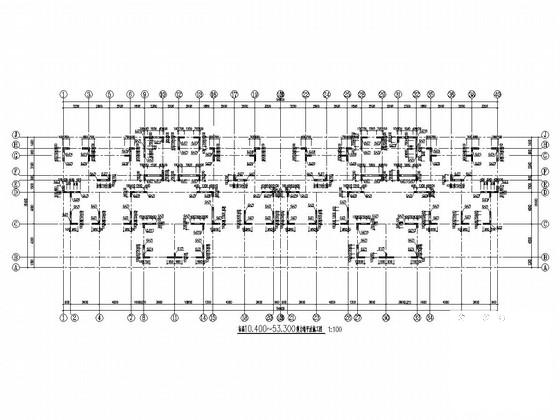

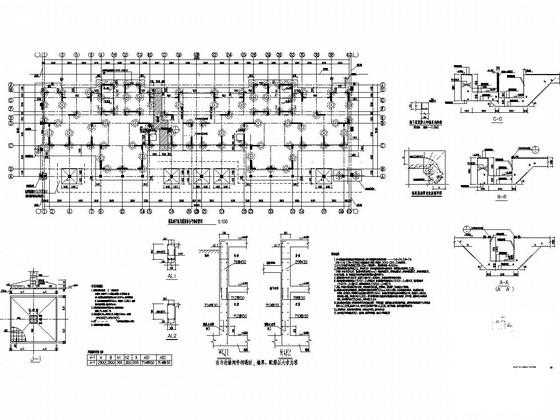

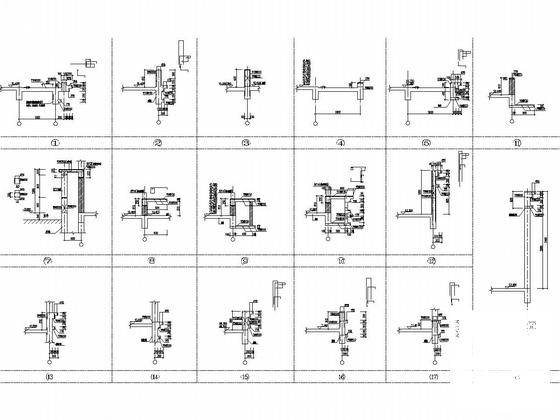

结构专业该资料包含： 结构设计说明 ，桩基础平板式筏形承台 平面布置图 ，桩位布置图，剪力墙平法施工图，梁配筋图，板配筋图，墙柱表。楼梯图，节点详图等共计33张图。

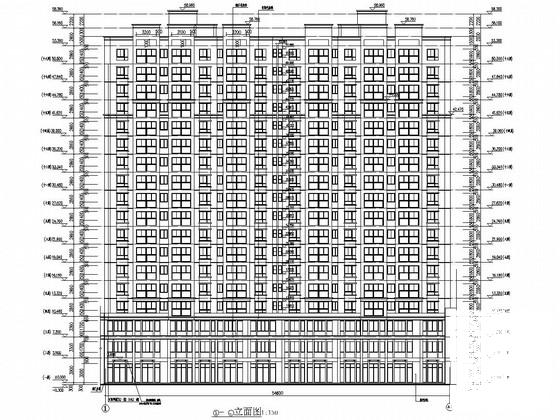

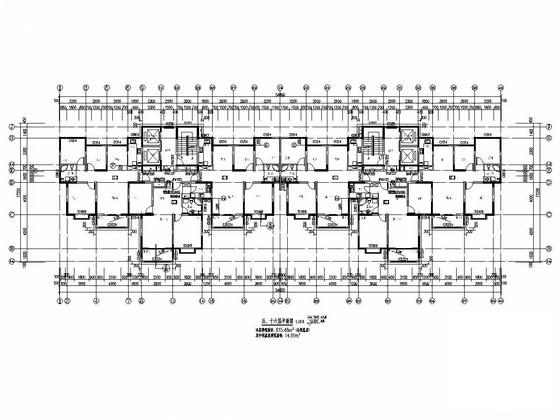

建筑专业该资料包含：建筑设计说明，立面图，平面图，剖面图，节点详图，楼梯图等21张图。
共计54张图，分享投稿时间：近几年
