25层剪力墙高层住宅楼建筑结构水电通施工CAD图纸

附件详情

该项目是保障房及棚户区改造安置项目，地下一层（非机动车库），地上二十五层（一~二层为商业网点，三~二十五层为普通住宅），剪力墙结构。

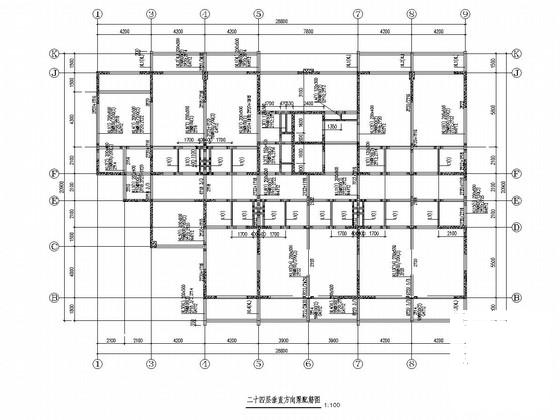

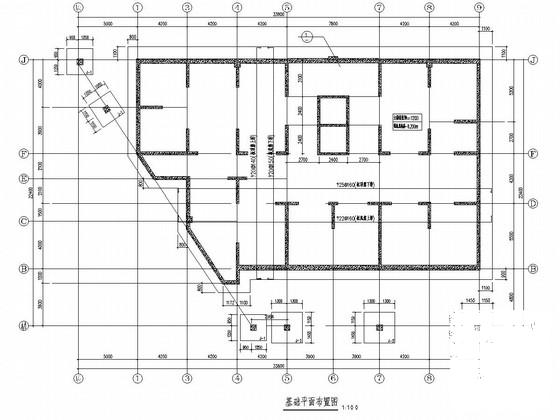

结构专业该资料包含：结构设计总说明，基础布置图，基础设计说明，各层梁配筋图，结构布置图，竖向构件布置图，剪力墙配筋图，楼梯图等共计34张图。

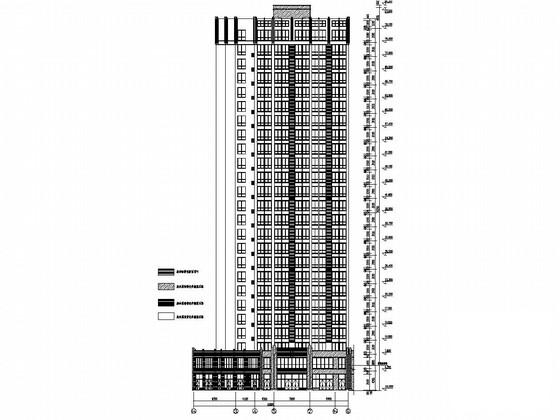

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，各种详图等共计33张图。

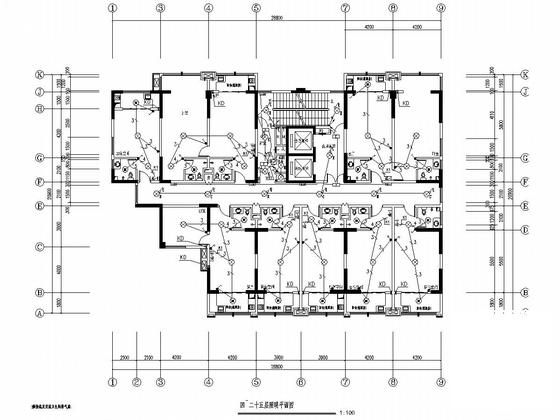

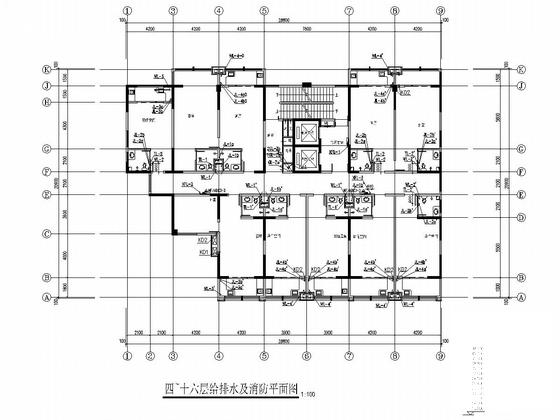

水施、电施、通风图纸各为：21、35、12张图。
分享投稿时间：近几年7月。
