28层剪力墙结构高层住宅楼建筑结构施工CAD图纸

附件详情

该项目是高层住宅楼项目，地上28层，地下1层，剪力墙结构，底部加强区范围：基础顶面～5层，该项目为桩筏基础，基础设计等级为乙级。抗震设防烈度 7度，设计基本地震加速度值0.1g，设计地震分组为第三组。

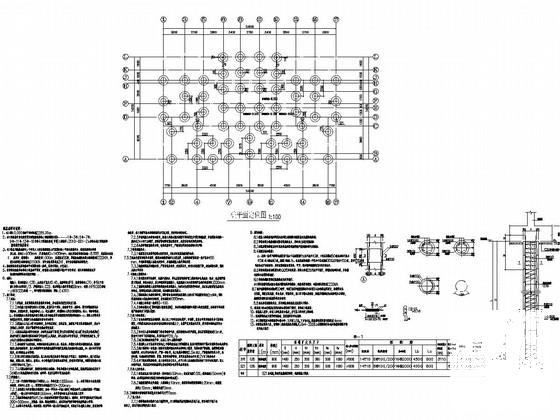

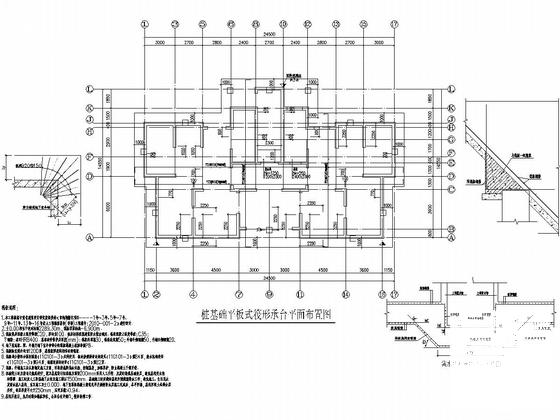

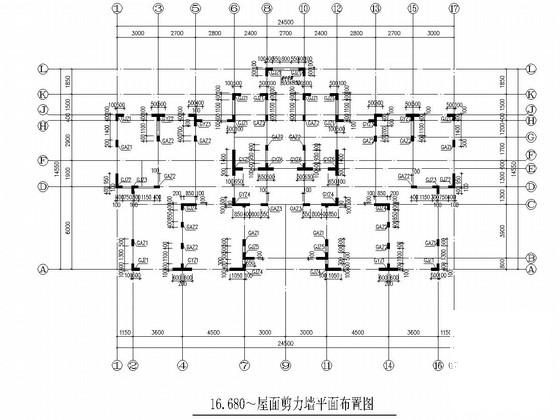

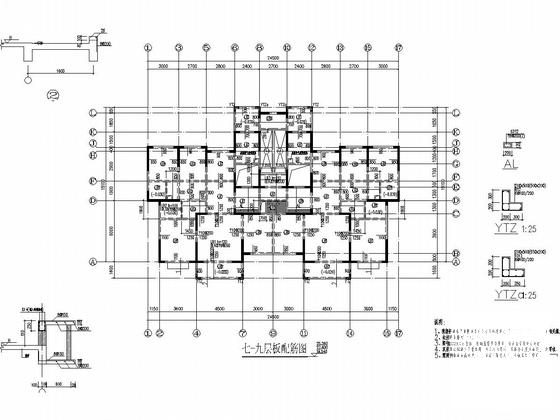

结构专业该资料包含： 结构设计说明 ，桩平面定位图，桩基础平板式筏形承台平面布置图，剪力墙 平面布置图 ，各层梁配筋图，板配筋图，剪力墙暗柱表，楼梯图等共计48张图。

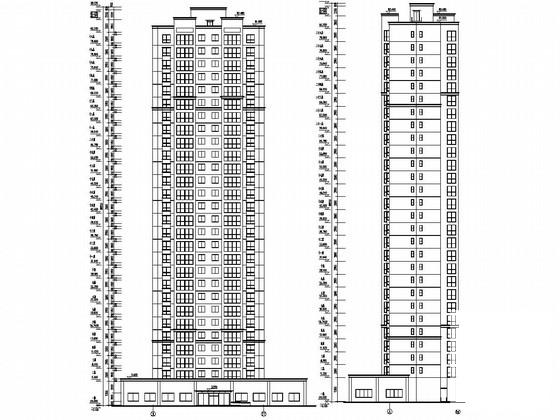

建筑专业该资料包含：平面图，立面图，剖面图，单元放大平面图，墙详图，门窗表等共计18张图。
分享投稿时间：近几年，总计66张图。
