18层剪力墙结构住宅楼建筑结构施工CAD图纸

附件详情

该附件为芜湖某小区的住宅楼，地下一层，地上18层，该项目上部结构嵌固部位为地下室顶板，结构体系为含有少量短肢剪力墙的剪力墙结构，基础采用锤击预应力高强混凝土管桩，6度设防。

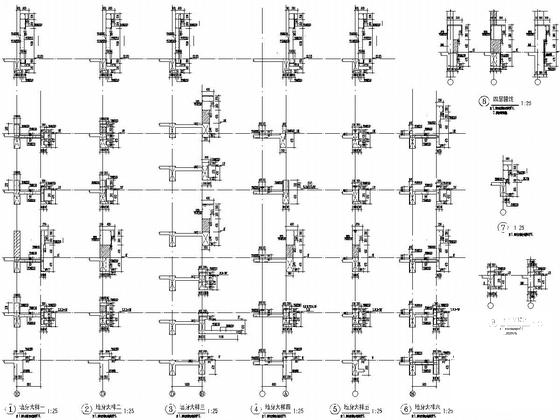

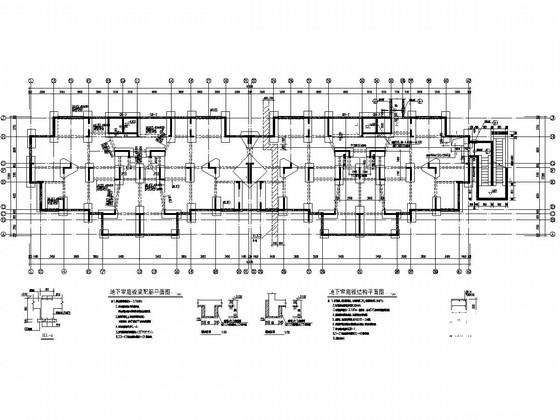

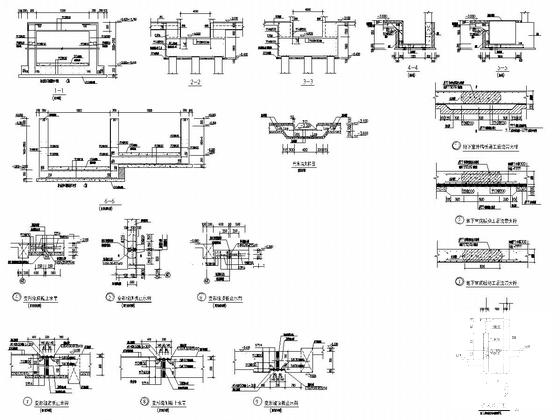

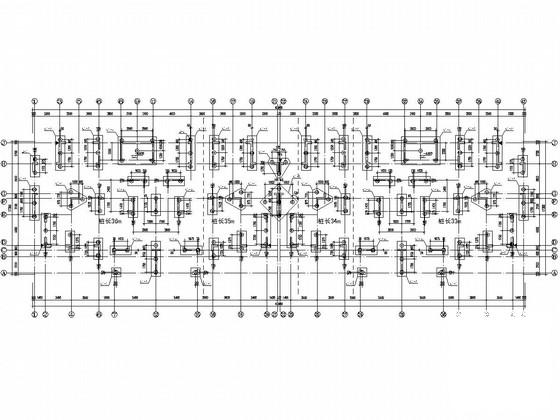

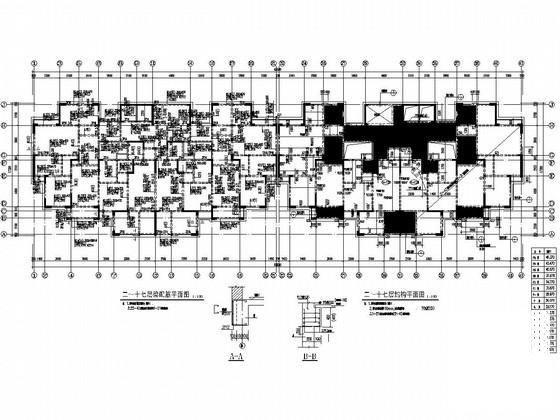

该资料包含： 结构设计说明 、桩平面定位及桩承台编号图、桩基部分设计说明、结构平面图、梁配筋图、剪力墙及暗柱平面图、大样详图、楼梯结构图、建筑设计说明、平面图、立面图、剖面图等共42张图纸。
出图时间：近代.09。
