31层剪力墙结构住宅楼建筑结构CAD施工大样图

附件详情

该项目是山东某高层住宅项目，1#楼为地下2层,地上31层，地下两层车库，地上31层分别为4.1m,3.6m,29X2.9m,机房层层高4.5m.主楼总长度67.11m,总宽度20.70m,总高度91.95m.采用剪力墙结构体系,混凝土现浇楼(屋)面板;基础采用桩-承台基础，抗震设防烈度为6度，场地Ⅱ类，基础设计等级为甲级。

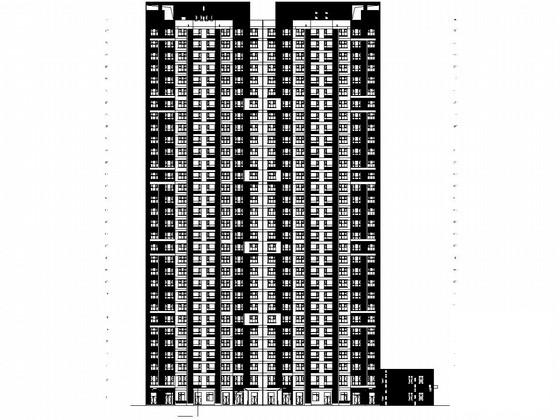

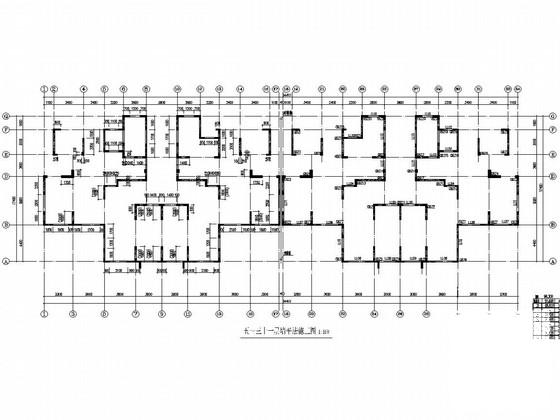

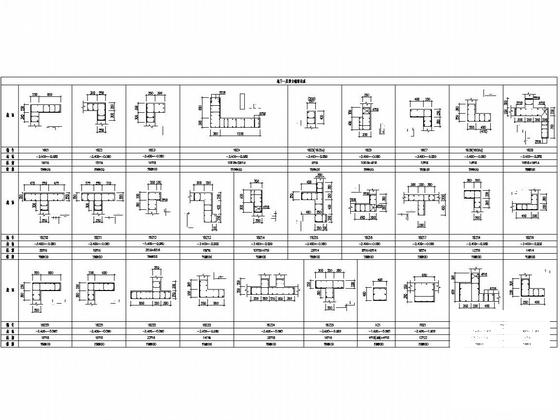

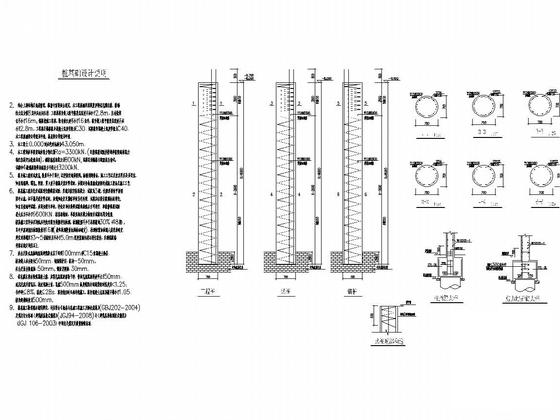

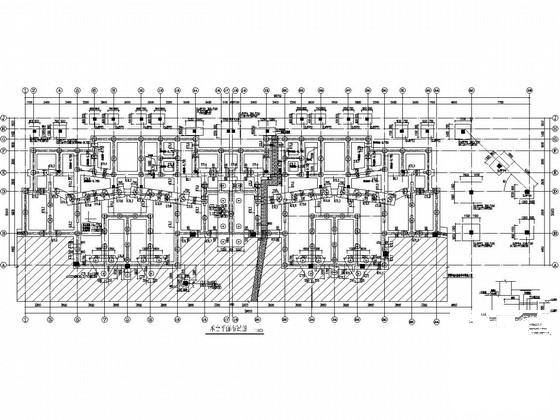

包括：结构设计总说明（一）（二）（三），承台平面布置图，墙平法施工图，柱平法施工图，梁平法施工图，板平法施工图，桩位 平面布置图 ，基础大样图，剪力墙暗柱表及连梁表，建筑设计说明，立面图、剖面图等共计40多张图。
