2万平米29层剪力墙结构住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:47张
  • 设计年代:近代

附件详情

该项目为某高层住宅楼,建筑面积为20703平方米,功能为住宅楼,地上层数为29层,地下2层,高度为84.5米,建筑设计结构形式为剪力墙结构,基础类型为筏板基础,7度设防。

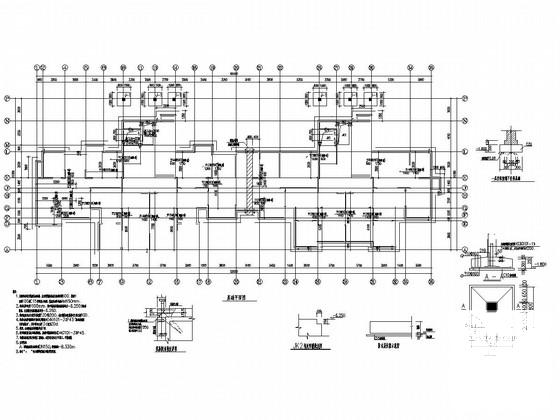

该资料包含: 结构设计说明 、剪力墙平法施工图、基础平面图、板平法施工图、梁平法施工图、楼梯结构图、建筑设计说明、平面图、立面图、剖面图、大样图、装修表等共47张图纸。

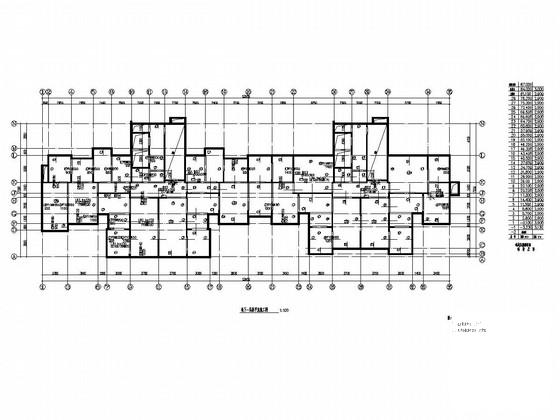

地下一层板平法施工图

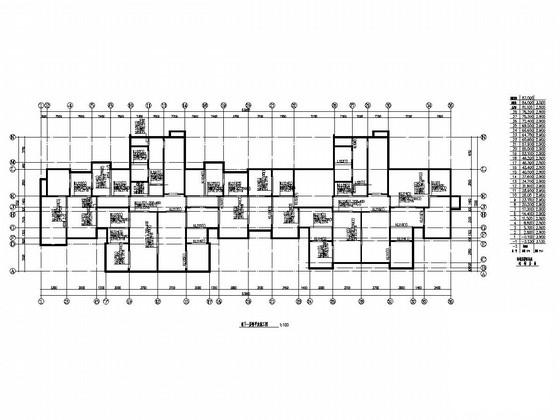

地下一层梁平法施工图

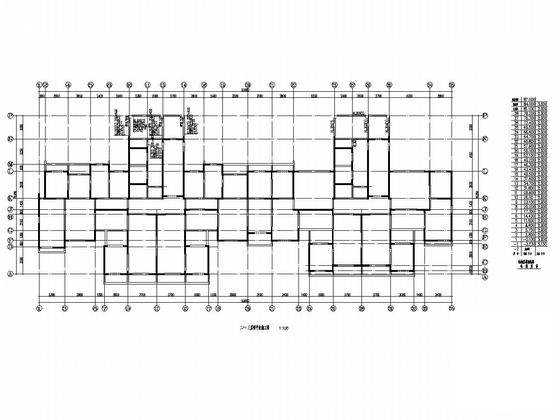

二~三层梁平法施工图

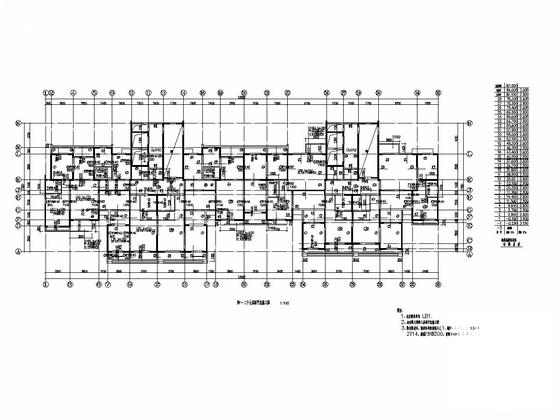

四~二十七层板平法施工图

四~二十八层梁平法施工图

标高84.000~87.000剪力墙平法施工图

标高14.400~78.200剪力墙平法施工图

楼梯结构图

二~三层板平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
以上是部分截图,请下载附件后查看完整高清内容
