17层剪力墙结构住宅楼建筑结构全套施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.5kN/平方米
  • 地下室功能:其他
  • 参考图纸:51张
  • 设计年代:近代

附件详情

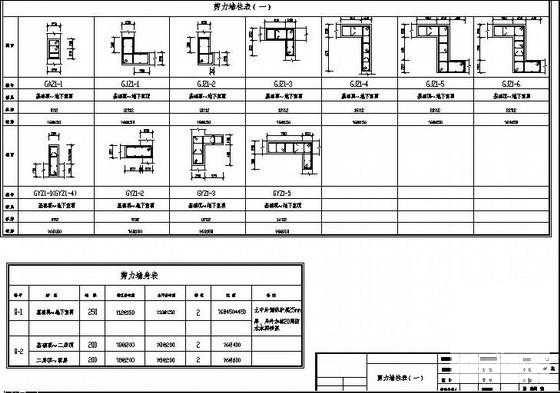

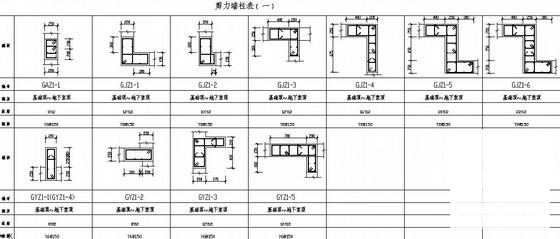

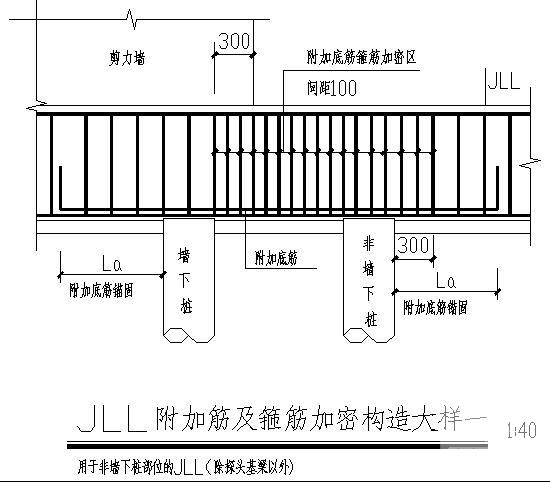

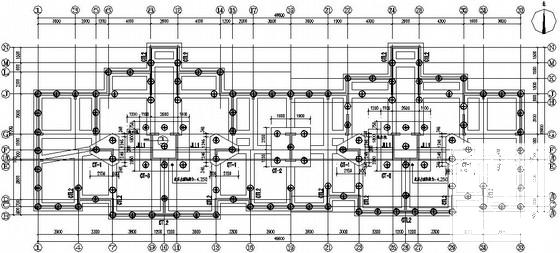

该工程为17层+地下室、阁楼层纯剪力墙结构住宅楼,整套结构图纸抱括:结构设计总说明、桩位平面布置图、承台及拉梁平面布置图(集水坑配筋大样图)、承台及拉梁配筋图(JLL附加筋及箍筋加密构造大样)、剪力墙 平面布置图 (剪力墙柱表)、梁板平法施工图、各构件配筋图(空调支撑板配筋图、连廊雨篷大样图、连廊栏板大样图、飘窗板配筋图、女儿墙大样图、出屋面雨篷大样图、生活阳台栏板大样图入口雨篷大样图等)、楼梯结构图等共计30张。
整套还含有 建筑施工 图,其中包括建筑说明、结构说明、各楼层建筑结构施工图等共计21张。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
