3层公园古建筑全套建筑结构施工CAD大样图

资料简介
赚取积分

建筑类别：园林建筑
建筑高度类型：多层建筑
建筑地上层数：3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
风压：0.30kN/平方米
雪压：0.15kN/平方米
参考图纸：23张
设计年代：近代

附件详情

该项目是公园古建筑项目，主体共三层，层高一层为4.8米，二层为4.5米，三层为7.47米，长度44.2米,宽16.6米,建筑高度17.07米;外廊共一层，层高为3.63米，长度44.4米,宽8.7米,建筑高度3.93米;阙楼共二层,层高一层为5.0米，二层为2.795米，长度3.6米,宽3.6米,建筑高度为8.095米，上部结构为框架结构，独立基础。
结构图纸：结构设计说明，基础设计说明，基础图，地沟图，梁板柱图，楼梯图，大样图共计12张图；建筑图纸：建筑设计说明，平立剖面图等共计11张图。
分享投稿时间：近几年

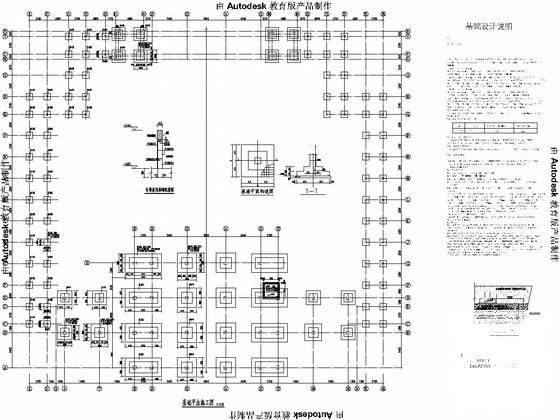

基础图

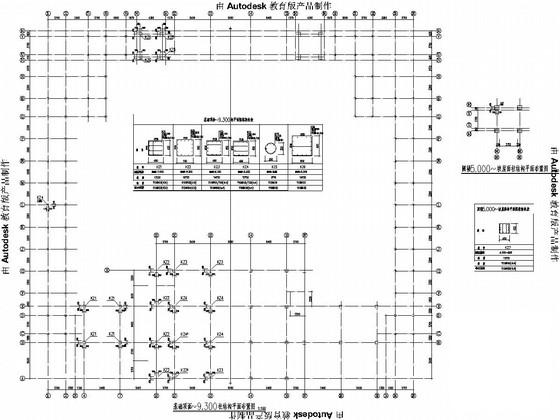

柱布置图

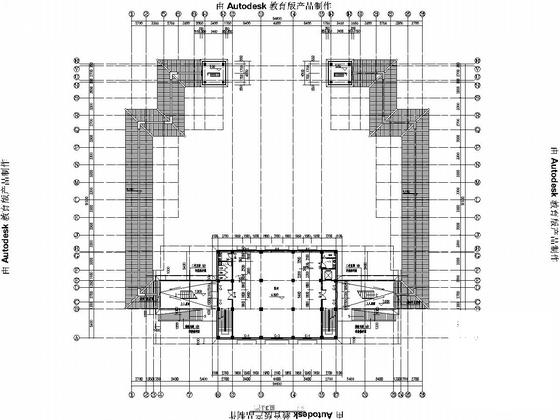

平面图

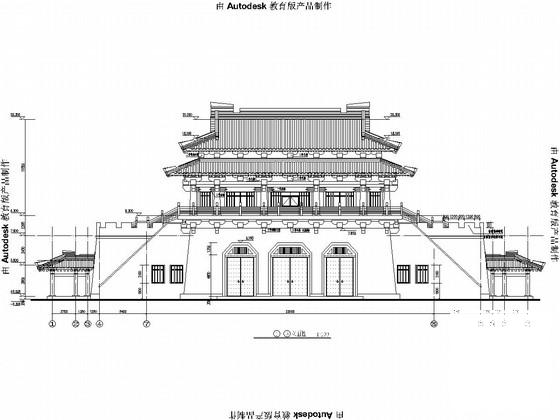

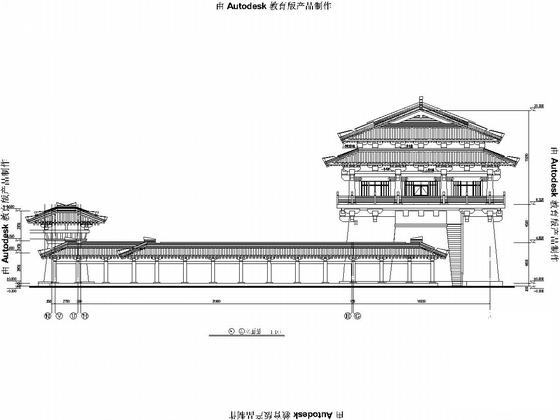

剖面图

梁平法施工图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
