4层仿古建筑宫殿全套建筑结构施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目总建筑面积为3740.8m平方米,建筑基底面积为1648.9m,地上四层,其中一层为古玩市场,二层文化展览场所,三层为文化活动中心,四层为书画展廊,建筑高度为19.2米。
框架结构,柱下条形基础。

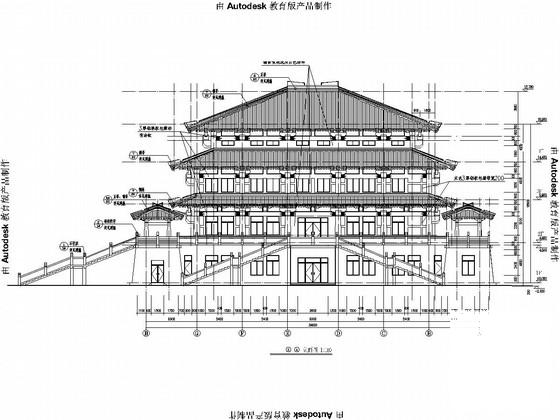

该资料包含: 结构设计说明 ,基础图,基础详图,梁板柱图,墙详图,楼梯图;建筑设计说明,平面图,立面图,剖面图等共计31张图。
分享投稿时间:近几年

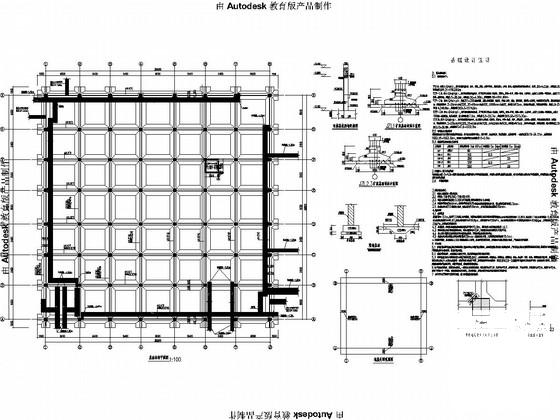

基础图

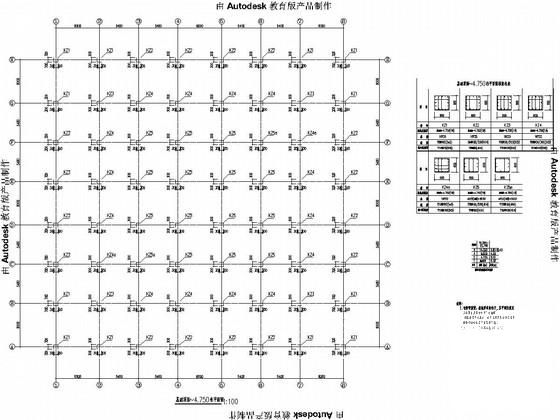

柱布置图

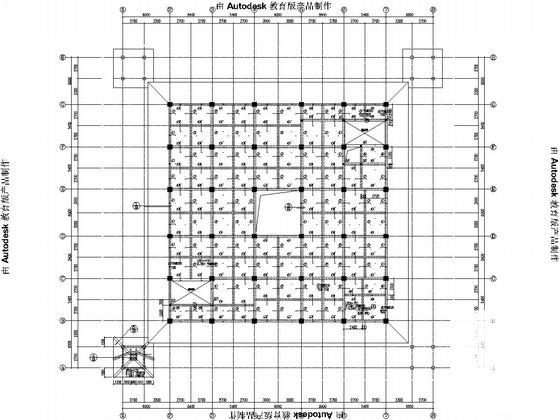

板配筋图

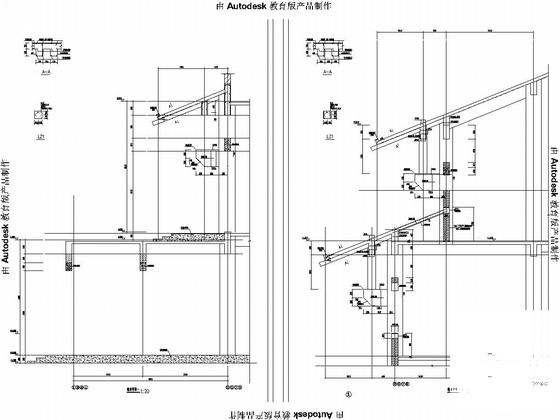

墙详图

三层平面图(三层斗拱位置平面图)

屋面平面图(屋面斗拱位置平面图)

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑结构全套图纸 - 1
    建筑结构全套图纸 - 1
  • 建筑结构全套图纸 - 2
    建筑结构全套图纸 - 2
  • 建筑结构全套图纸 - 3
    建筑结构全套图纸 - 3
  • 建筑结构全套图纸 - 4
    建筑结构全套图纸 - 4
  • 建筑结构全套图纸 - 5
    建筑结构全套图纸 - 5
  • 建筑结构全套图纸 - 6
    建筑结构全套图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
