古建文殊殿建筑结构全套施工CAD大样图

附件详情

该项目是古建文殊殿项目，建筑层次为一层单檐，建筑高度为：6.200米，框架结构，独立基础，基础设计等级为丙级，抗震设防烈度为7度。

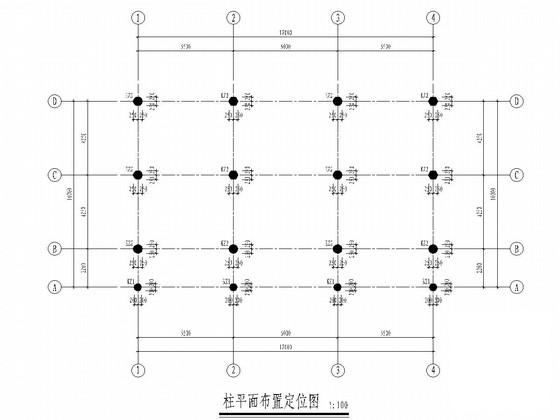

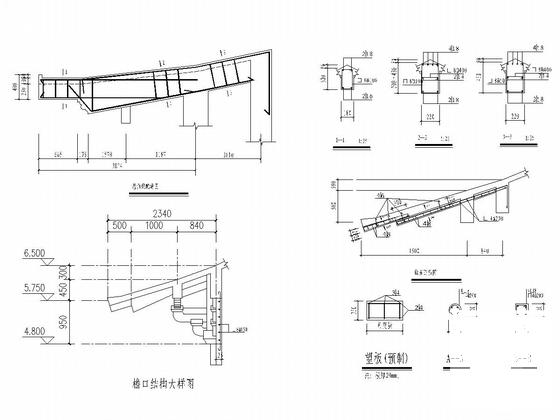

结构专业该资料包含： 结构设计说明 ，基础 平面布置图 ，基础结构大样图，柱平面布置定位图，基础梁配筋图，3.850、4.800、6.500米处梁配筋图，屋面板配筋图，节点结构大样图，共计11张图。

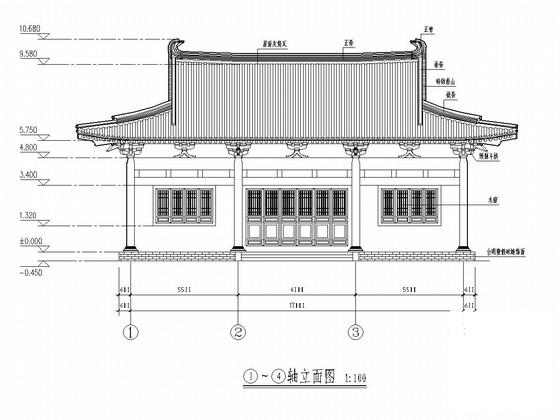

建筑专业该资料包含：建筑设计说明，底层平面布置图，屋面平面布置图，斗拱、椽条平面布置图，立面图，剖面图，门窗大样图，节点大样图，共计11张图。
分享投稿时间：近几年4月。
