24层剪力墙结构家园住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目是安徽某住宅楼项目,地上24层,为二单元两梯四户单元式住宅,建筑设计面积:9266.2平方米,结构类型为剪力墙结构,平屋面,地基处理采用素混凝土CFG复合地基,,基础采用平板式筏基,厚度1200,地基基础的设计等级为甲级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,筏板基础 平面布置图 ,剪力墙、框架柱平法施工图,剪力墙边缘构件配筋表,各层结构平面图,梁平法施工图,节点大样图,楼梯图共计23张。

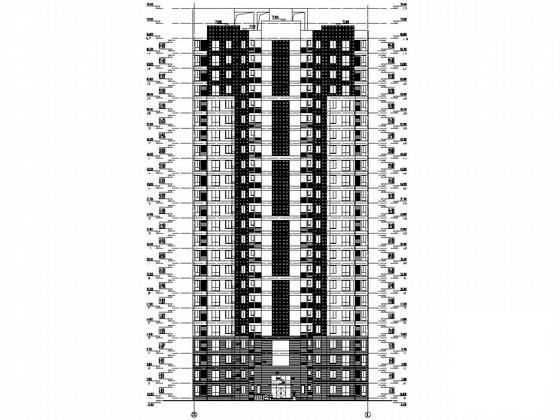

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,各种详图等共计19张图。
分享投稿时间:近几年1月。

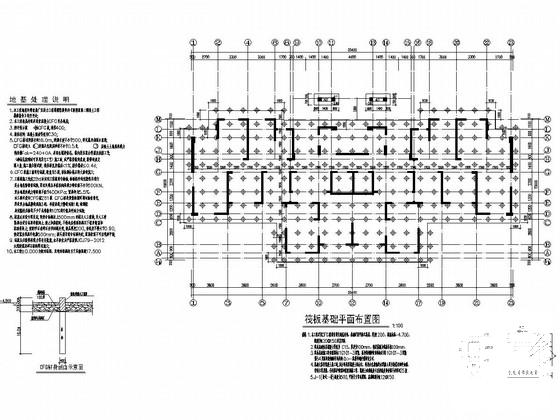

筏板基础平面布置图

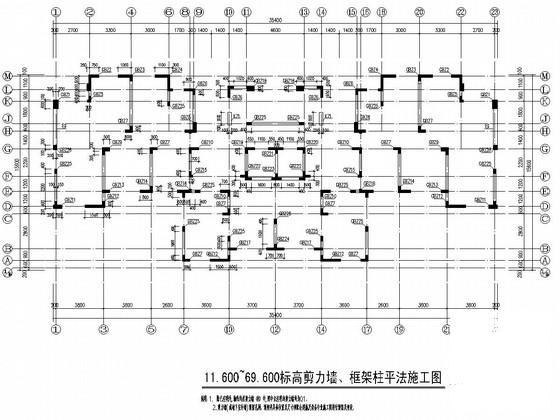

11.600~69.600标高剪力墙、框架柱平法施工图

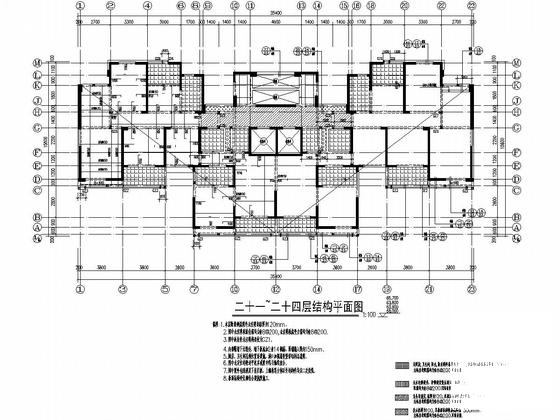

二十一~二十四层结构平面图

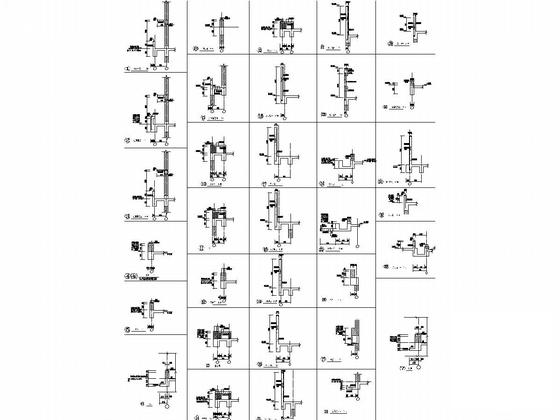

节点大样图

四至二十层平面图

节点详图

十五~二十四层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
以上是部分截图,请下载附件后查看完整高清内容
