16层剪力墙结构住宅楼建筑结构施工CAD大样图

附件详情

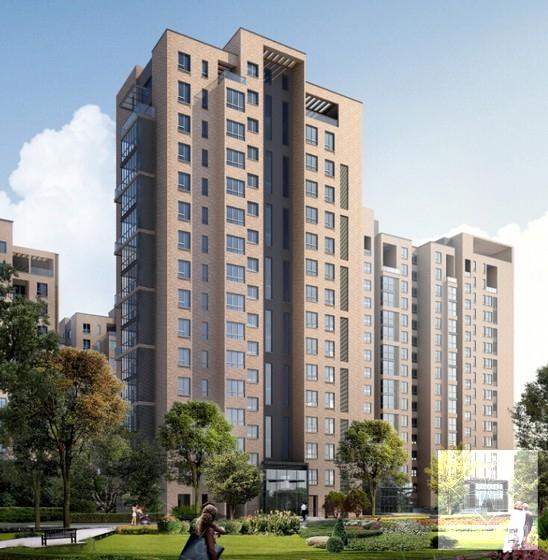

该项目位于日照市，地下两层，其中地下二层为架空层，层高3.100m，地下一层为储藏，层高3.100m；地上一至十六层为住宅，其中十五层层高为3.30m，其它各层层高3.00m；顶层局部为机房层，机房层高3.3m。上部结构：主楼--剪力墙结构，基础型式：主楼--条形基础+防水底板。

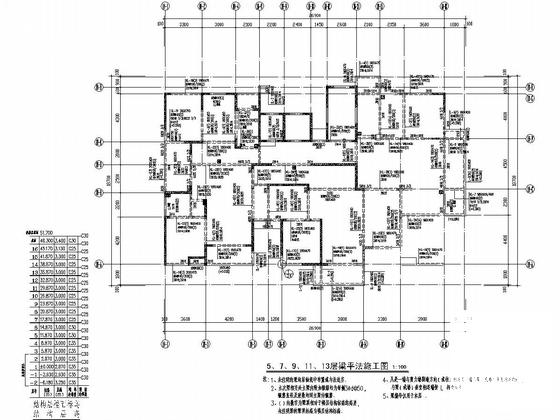

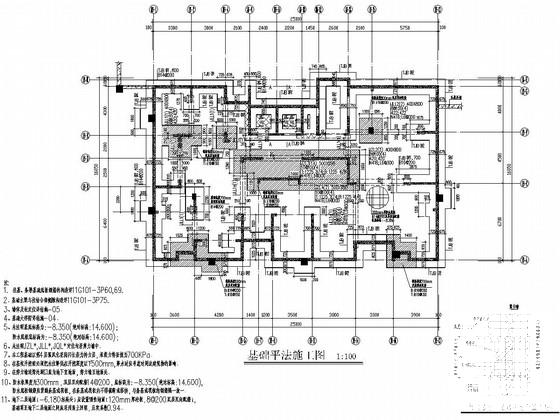

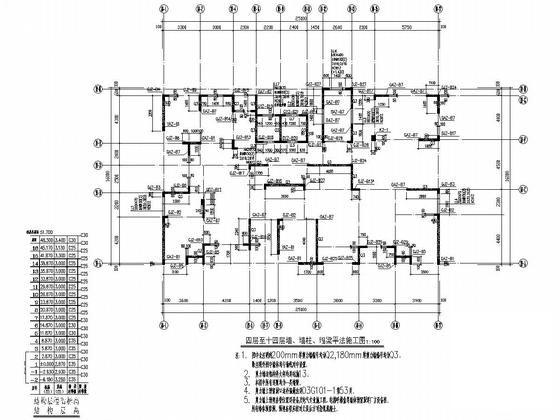

结构专业该资料包含：结构设计总说明，基础平法施工图，基础大样图，墙、墙柱、墙梁平法施工图，剪力墙边缘构件表，梁、板平法施工图，楼梯结构布置剖面图等共计41张图。

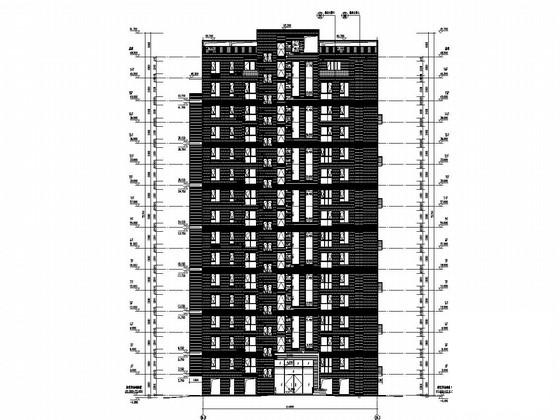

建筑专业该资料包含：建筑设计说明，建筑防火设计专篇，平面图，立面图，剖面图，单元大样图，墙身大样图，门窗表，门窗大样图，太阳能集热板布置示意图等共计28张图。
分享投稿时间：近几年10月。
