10层剪力墙结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：10层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目为云南某小区住宅楼，地上十层，建筑设计结构形式为剪力墙结构，基础采用人工挖空灌注桩，7度设防。
该资料包含：
结构设计说明
、桩基说明、桩位图、承台布置图、剪力墙布置图、剪力墙平法施工图、结构
平面布置图
、梁平法施工图、楼梯大样图等共19张图纸。

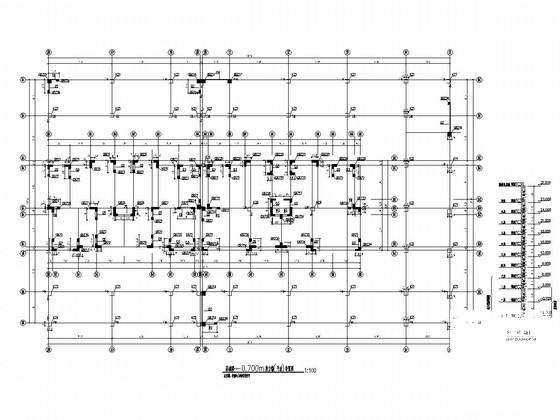

基础顶～-0.700m剪力墙(平法)布置图

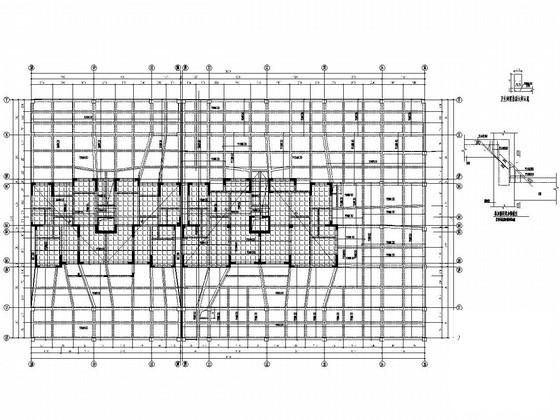

-1.300m标高层结构平面布置图

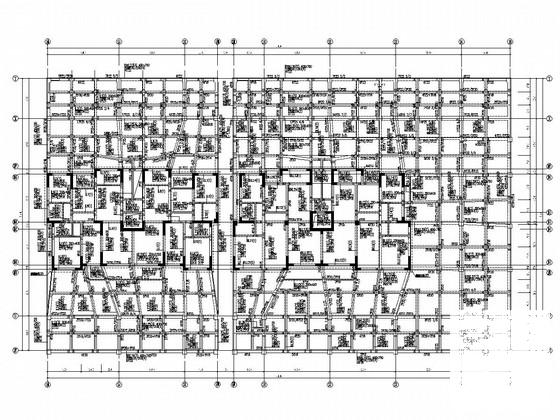

-1.300m标高层梁平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

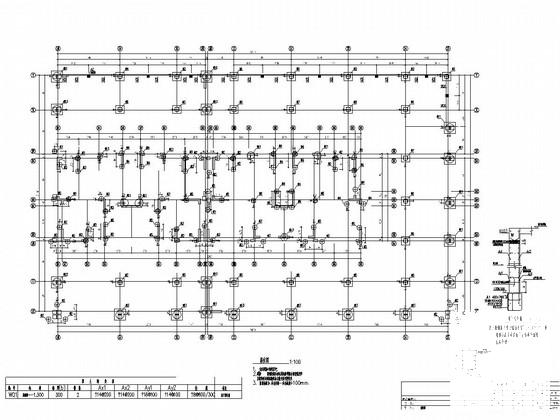

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.96 MB
- 收藏次数：0
-
文件名称：
附件-995888957785087777859.zip
