12层剪力墙结构住宅楼结构施工CAD大样图

附件详情

该项目位于山东。地下两层，其中地下二层，地下一层层高3.100m；地上一至十二层为住宅，其中十一层层高为3.30m，其它各层层高3.00m ；顶层局部为机房层，机房层高3.3m建筑东西总长24.900m，南北总宽15.800m，室内外高差0.4m，结构总高度36.70m。
结构型式：上部结构：主楼--剪力墙结构，基础型式：主楼--条形基础+防水底板，基础设计等级为乙级，抗震设防烈度为7度。

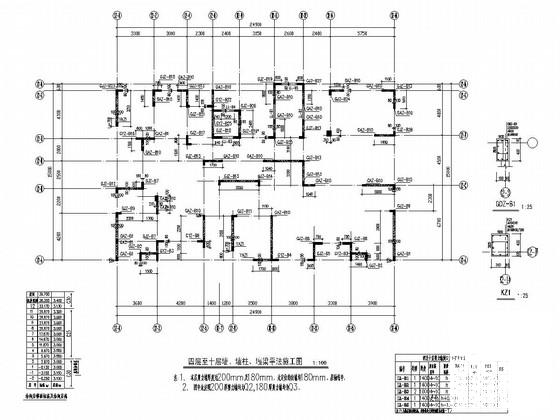

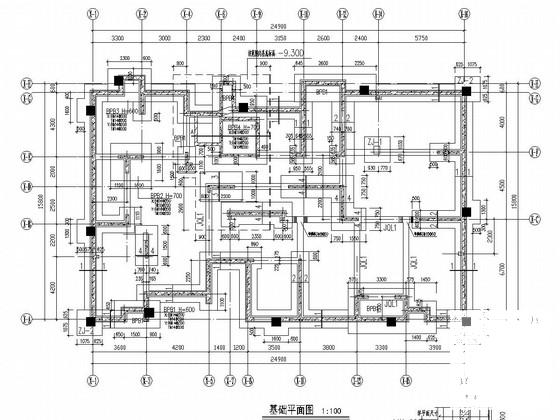

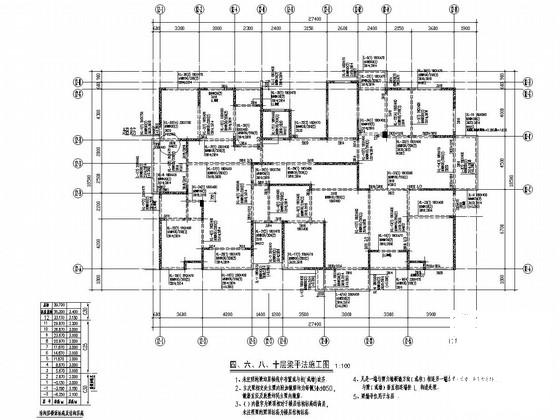

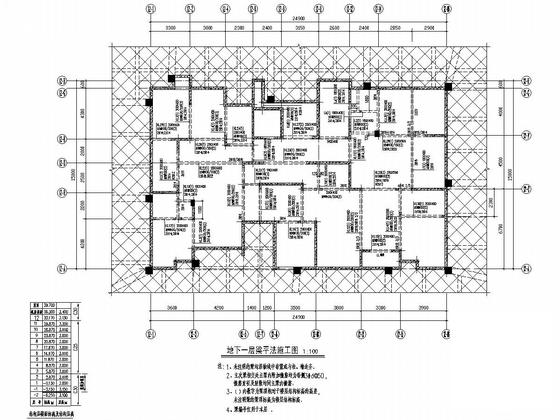

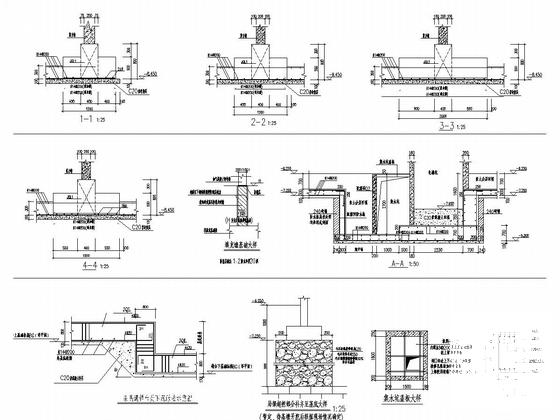

该资料包含：结构设计总说明，基础 平面布置图 ，基础大样图，墙、墙柱、墙梁平法施工图，剪力墙边缘构件表，剪力墙表、连梁大样，梁平法施工图，板平法施工图， 楼梯详图 等共计38张图。
