13层框架剪力墙结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：13层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：车库
- 参考图纸：35张
- 设计年代：近代
附件详情
该项目是住宅楼项目，地上13层，框架剪力墙结构，地下1层，建筑总高度（室外地面至屋面檐口）为33.30m，基础形式为平筏板基础+柱下独立基础；基础设计等级为甲级，抗震设防烈度为6度。

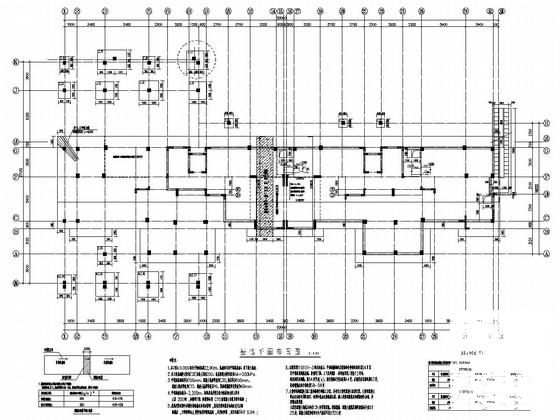

该资料包含：结构设计总说明，基础结构平面图，基础详图，墙柱
平面布置图
，顶梁平法施工图，顶板平面图，剪力墙暗柱表，节点大样图，
楼梯详图
等共计35张图。
出图时间：近代.03

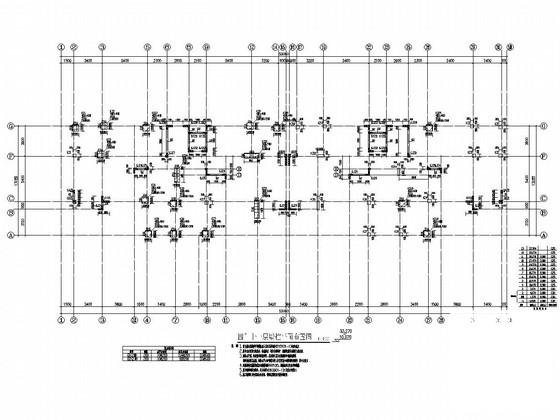

四~ 十一层墙柱平面布置图

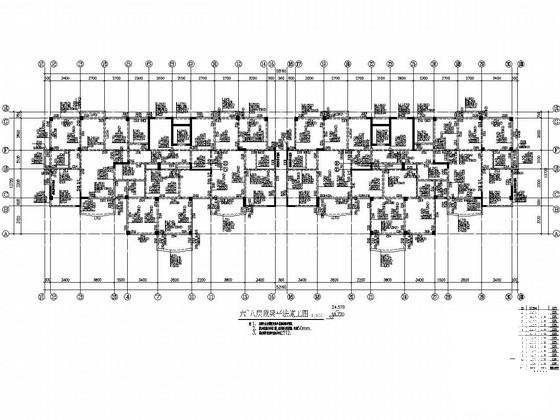

六~八层顶梁平法施工图

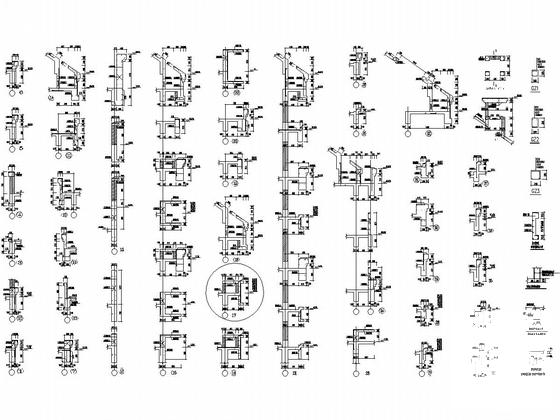

结构大样图

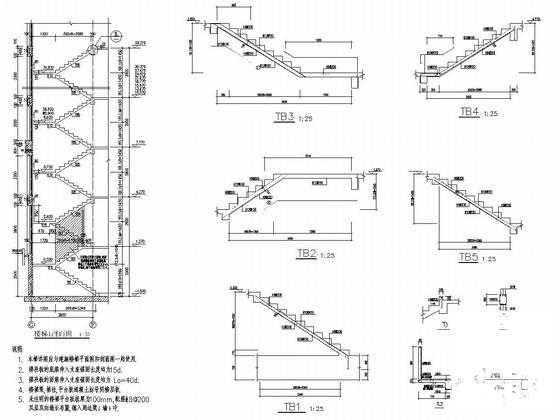

楼梯详图
一层顶板平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.39 MB
- 收藏次数：0
-
文件名称：
附件-995888099859659950965.rar
