地上7层框架剪力墙结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为安徽某小区多层住宅楼，地上5F+1层，建筑设计结构形式为抗震墙结构，基础为独立基础，6度设防。
该资料包含：
结构设计说明

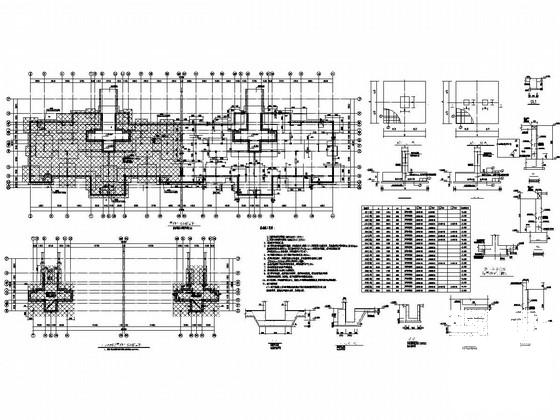

、基础
平面布置图
、墙柱平法施工图、梁板配筋图、楼梯结构图、墙身大样图等共13张图纸。

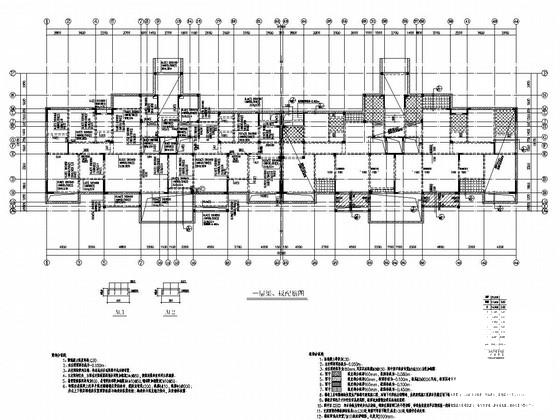

一层梁板配筋图

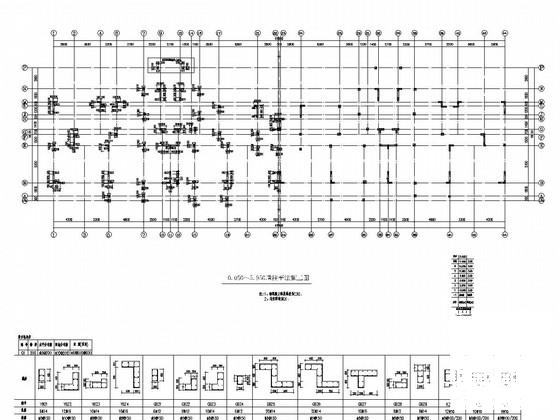

-0.050～5.950墙柱平法施工图

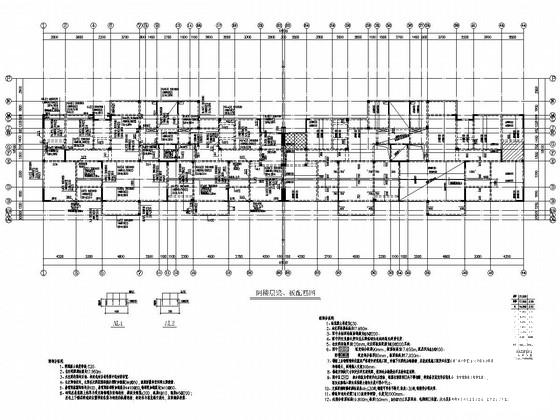

阁楼层梁、板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架剪力墙住宅楼 - 1 -
框架剪力墙住宅楼 - 2 -
框架剪力墙住宅楼 - 3 -
框架剪力墙住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.81 MB
- 收藏次数：0
-
文件名称：
附件-995887778700098877856.zip
