地上6层框架结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:抗震不设防
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目为浙江某小区多层住宅楼,地上六层,建筑设计结构形式为框架结构吗,基础采用机械成孔(钻、冲孔)灌注桩深基础,非抗震设计。

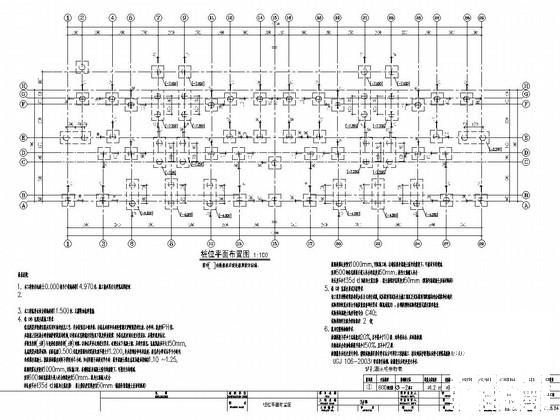

该资料包含: 结构设计说明 、桩位平面布置图、基础结构布置图、柱 平面布置图 、结构平面图、楼梯大样图、坡道大样图等共18张图纸。

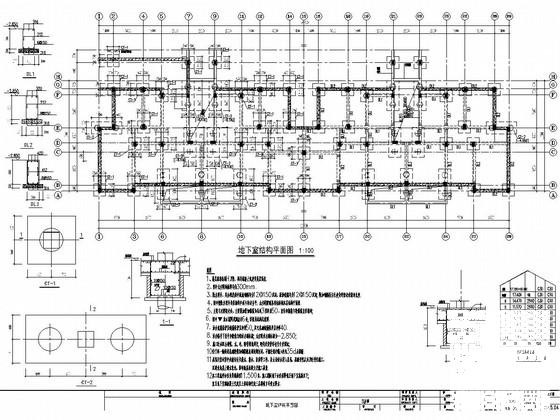

地下室结构平面图

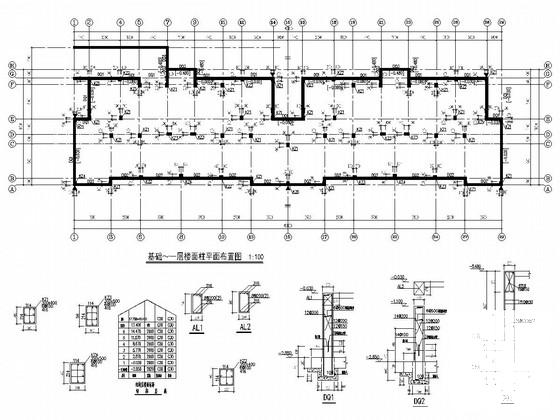

基础~一层楼面柱平面布置图

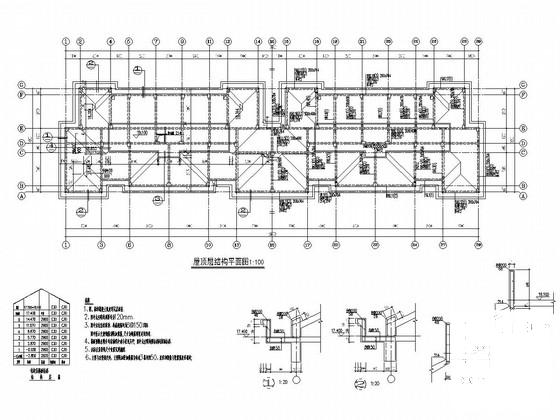

屋顶层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅图 - 1
    框架结构住宅图 - 1
  • 框架结构住宅图 - 2
    框架结构住宅图 - 2
  • 框架结构住宅图 - 3
    框架结构住宅图 - 3
  • 框架结构住宅图 - 4
    框架结构住宅图 - 4
以上是部分截图,请下载附件后查看完整高清内容
