地上3层框架结构旅馆结构设计施工CAD大样图
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目为山西某旅馆，地上三层，建筑设计结构形式为框架结构，基础采用柱下独立基础，6度设防。

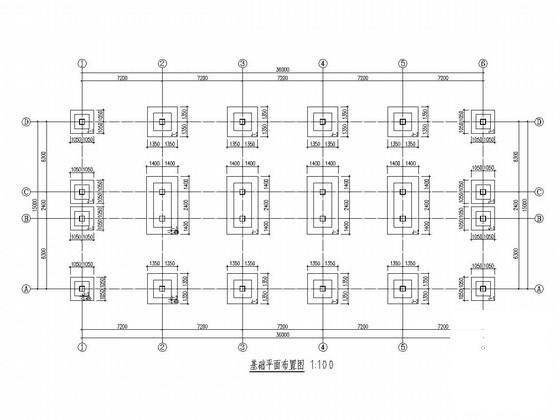

该资料包含：结构设计总说明、基础
平面布置图
、基础详图、柱配筋平法施工图、梁配筋平法施工图、板配筋平法施工图、楼梯配筋施工图、建筑设计说明、工程做法、平面图、立面图、剖面图及正立面参照本图等共26张图纸。

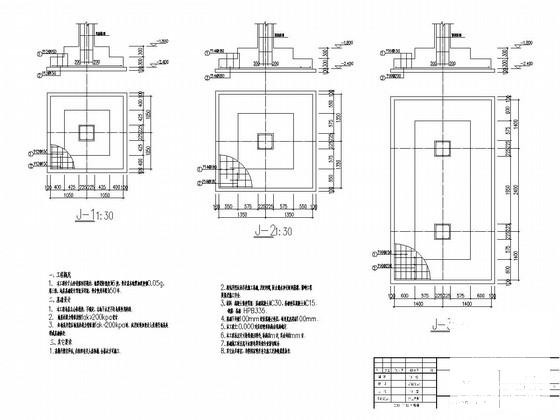

基础大样图及基础说明
基础顶~8.070m柱配筋平法施工图

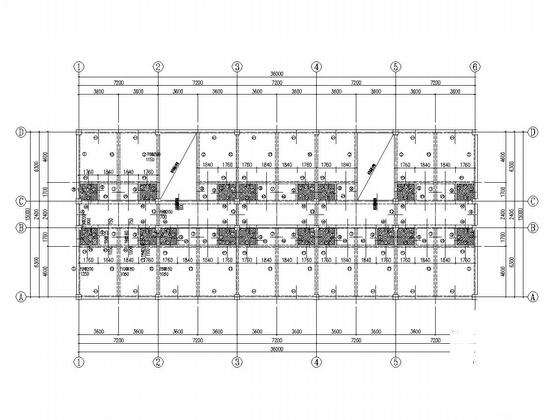

4.470m、8.070m板配筋平法施工图

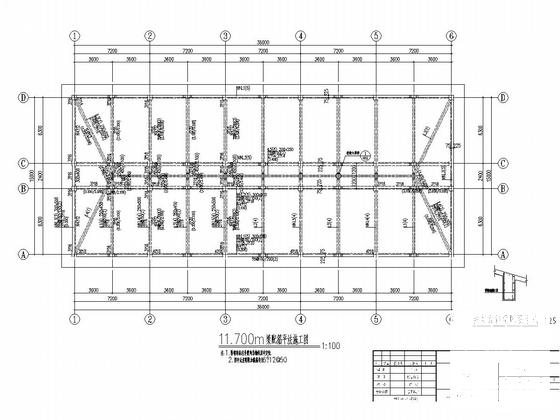

11.700m梁配筋平法施工图
-0.900M梁配筋平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工 - 1 -
框架结构结构施工 - 2 -
框架结构结构施工 - 3 -
框架结构结构施工 - 4 -
框架结构结构施工 - 5 -
框架结构结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.33 MB
- 收藏次数：0
-
文件名称：
附件-995888988058056758678.rar
