地上2层框架结构湖景客房结构设计施工CAD图纸
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
该项目为四川某景点的湖景客房，共4栋，为地上二层，建筑设计结构形式为钢筋混凝土框架结构，基础为柱下独立基础，6度设防。
该资料包含：
结构设计说明

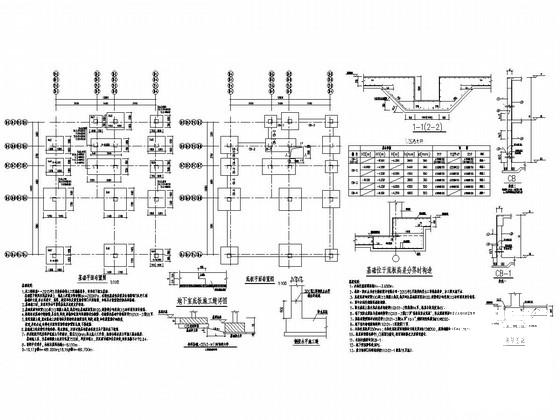

、基础平面布置图、板平面布置图、柱平面布置图、结构
平面布置图
、梁平法施工图等共23张图纸。

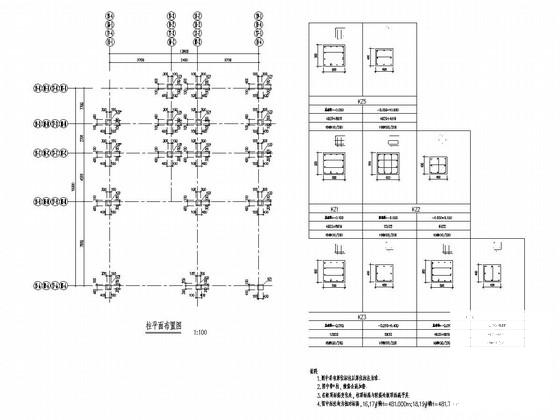

柱平面布置图
柱平面布置图

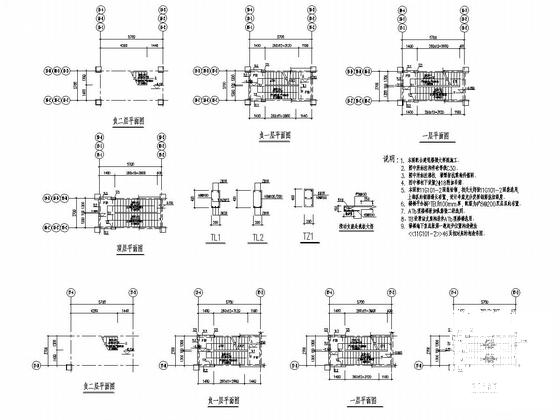

楼梯详图
1F梁平法施工图
2F梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.36 MB
- 收藏次数：0
-
文件名称：
附件-995887789508685650599.zip
