地上5层框架结构车间厂房结构设计施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：31张
附件详情
本项目为南京某公司的生产车间，地上五层，建筑设计结构形式为框架结构，基础为桩基，7度设防。
该资料包含：
结构设计说明

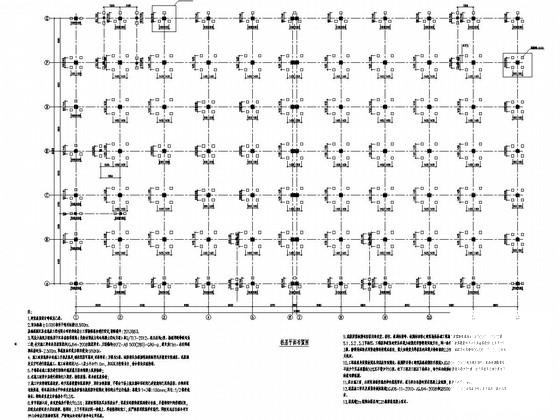

、桩基平面布置图、承台平面布置图、柱平面布置图、梁平面布置图、板
平面布置图
、楼梯结构图等共31张图纸。

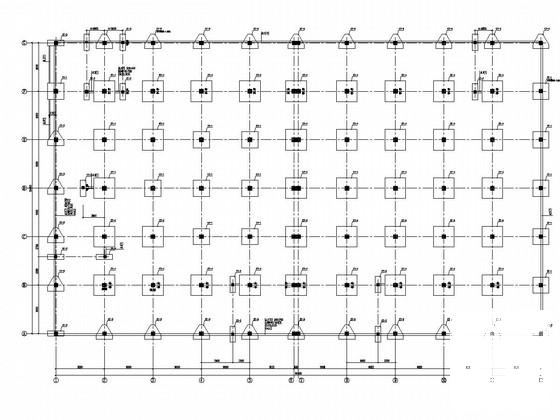

承台平面布置图

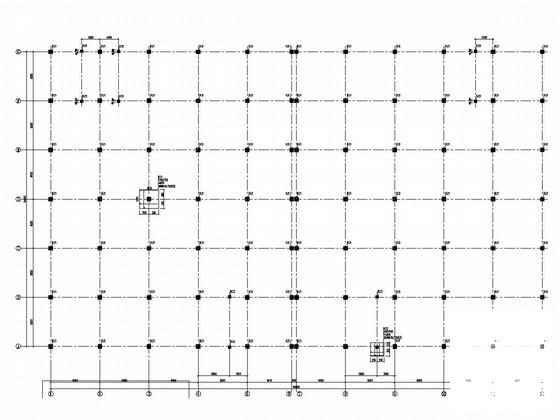

11.950~屋面柱平面布置图

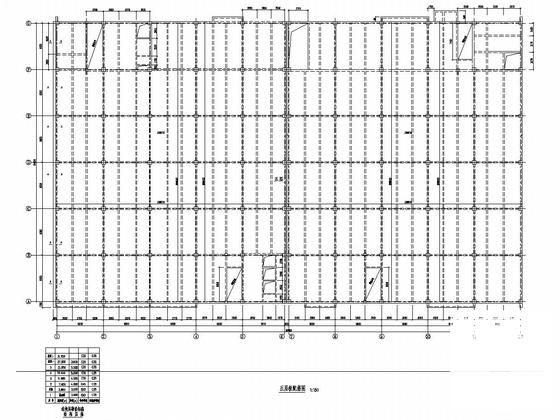

五层板配筋图
楼梯结构图
三层梁平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
车间厂房设计 - 1 -
车间厂房设计 - 2 -
车间厂房设计 - 3 -
车间厂房设计 - 4 -
车间厂房设计 - 5 -
车间厂房设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：4.64 MB
- 收藏次数：0
-
文件名称：
附件-995887885798997697775.zip
